线缆连接

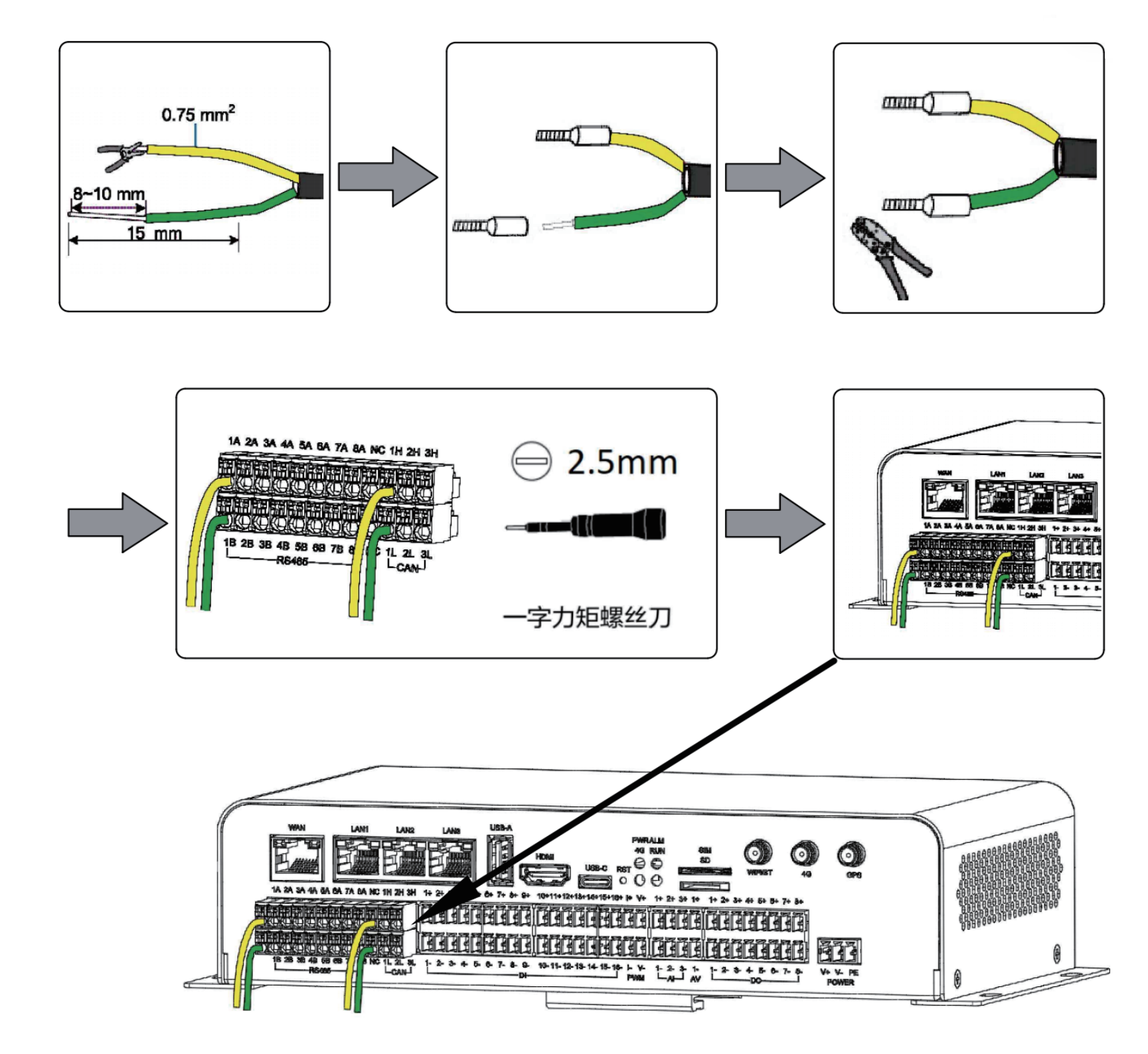

1. RS485 / CAN 通讯接线​

  1. 剥除双绞通讯线接线端 8~10 mm 的外皮。
  2. 套入合适规格的管型端子，并使用压线钳压接牢固。
  3. 使用 2.5 mm 一字螺丝刀顶压接线口上方的压簧，将管型端子插入接线孔，直至端子的绝缘护套完全进入接线端子，松开螺丝刀压紧管型端子。

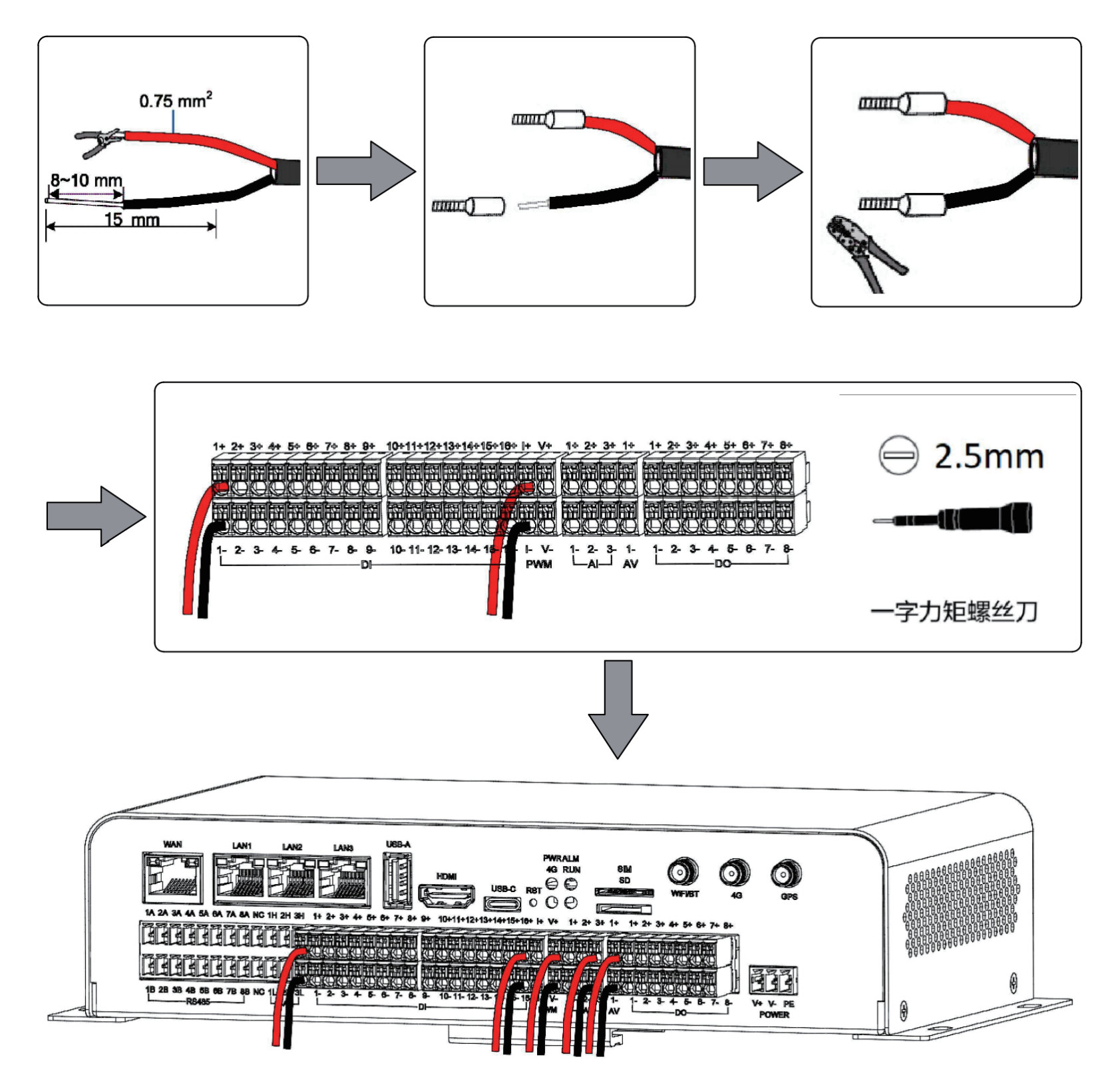

2. DI / PWM / AI / AV / DO 信号接线​

  1. 剥除双绞通讯线接线端 8~10 mm 的外皮。
  2. 套入合适规格的管型端子，并使用压线钳压接牢固。
  3. 使用 2.5 mm 一字螺丝刀顶压接线口上方的压簧，将管型端子插入接线孔，直至端子的绝缘护套完全进入接线端子，松开螺丝刀压紧管型端子。

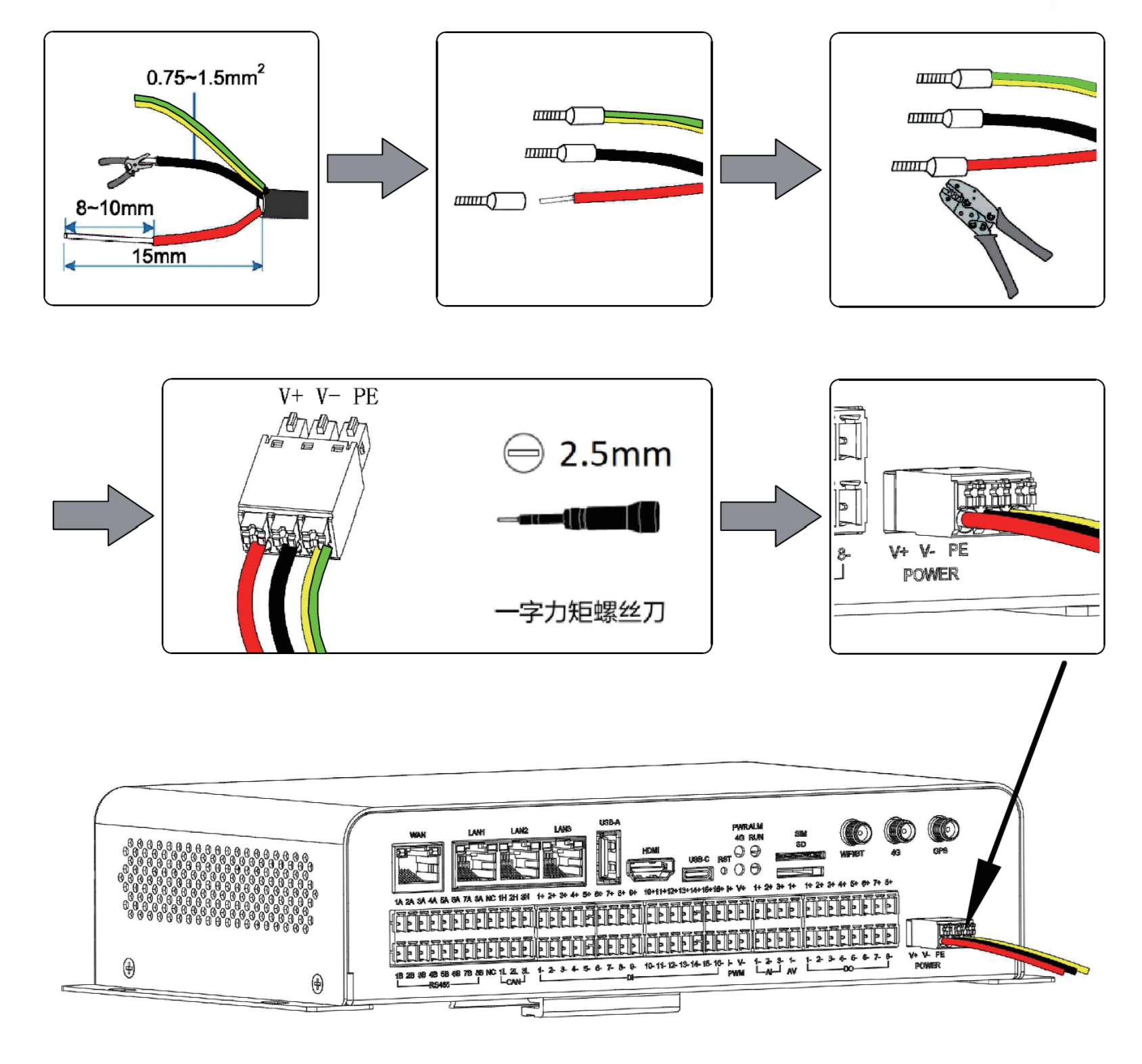

3. 供电输入口接线​

  1. 剥除电源供电线接线端 8~10 mm 的外皮。
  2. 套入合适规格的管型端子，并使用压线钳压接牢固。
  3. 使用 2.5 mm 一字螺丝刀顶压接线口上方的压簧，将管型端子插入接线孔，直至端子的绝缘护套完全进入接线端子，松开螺丝刀压紧管型端子。

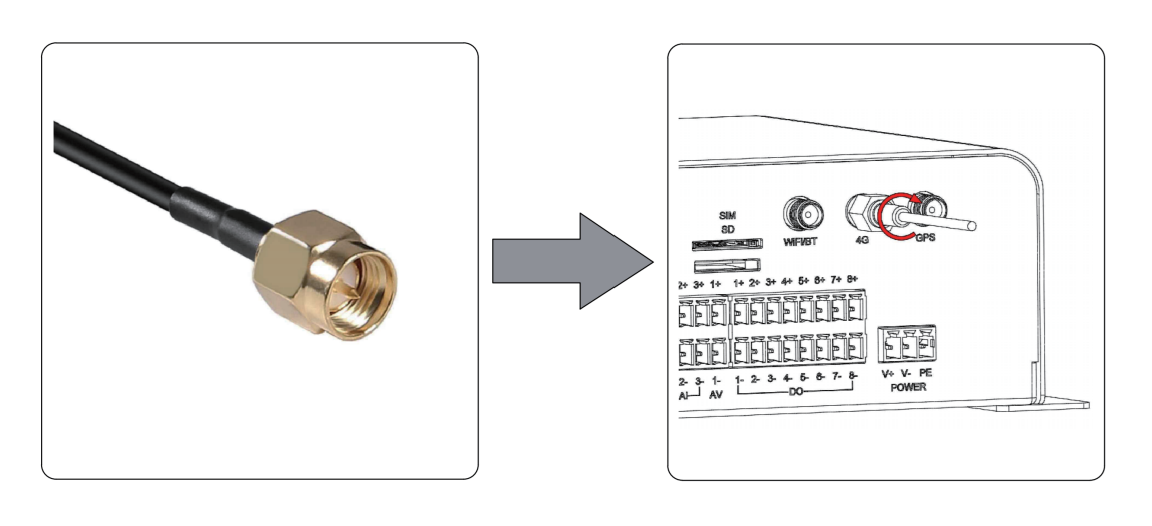

4. 4G 天线 / Wi-Fi / GPS 天线安装​

将 4G 天线连接至图示接口，并用手旋紧，直至连接牢固。Wi-Fi / GPS 天线安装同上。

5. SIM 卡 / SD 卡安装​

将 SIM 卡插入 SIM 卡槽中。SD卡安装同上。

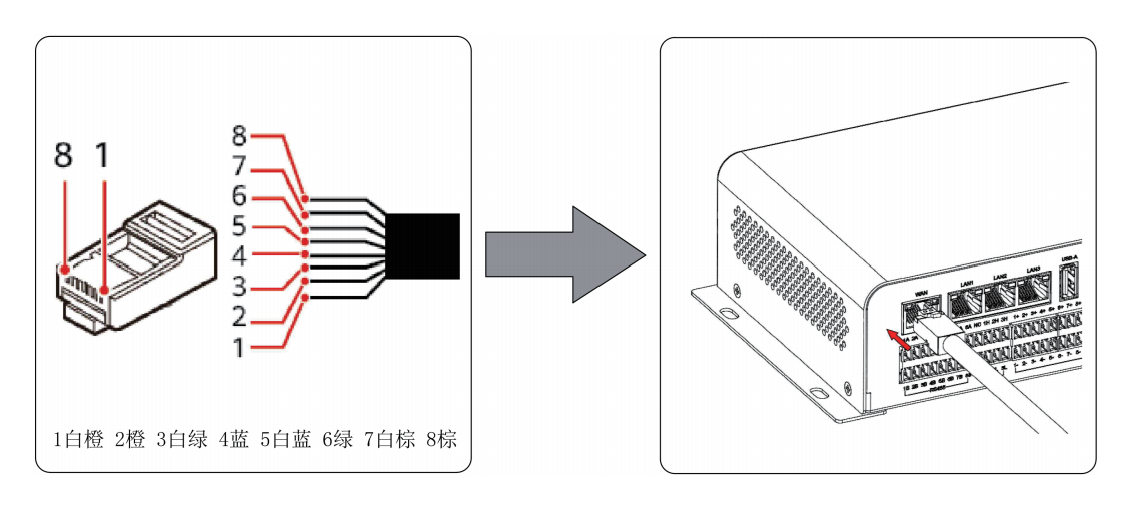

6. WAN / LAN 网口安装​

根据需要，使用 CAT-5e 或更高规格的网线制作 RJ45 水晶头，并插入对应接口。
