Web 页面操作

1. 系统介绍​

系统主要用于本地调试 EMS 设备，包含 EMS 设备的数据展示、警告故障报警、配置修改与指令下发、配置策略以及历史数据查看与导出。

  • 本产品以 Web 形式展现与交互，支持 Windows、Linux、安卓（包括手机与平板）。
  • 标准分辨率 1366*768，可自由放大 / 缩小浏览器，也可以在浏览器通过放大 / 缩小来自由调整。
浏览器要求

系统不支持 UC 浏览器，推荐使用谷歌浏览器。

注意
  • 请不要低于标准分辨率，否则将出现无法展示等问题。
  • 请不要使用屏幕尺寸过小的设备，会导致部分内容展示不全。

2. 登录步骤​

2.1 网络链接​

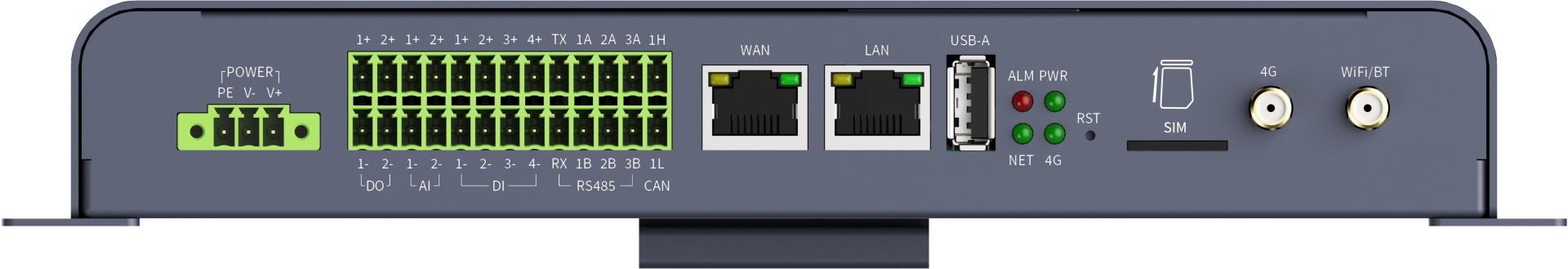

产品使用局域网网络通信，支持 Wi-Fi 或网口连接：

  • Wi-Fi连接：在电脑的WiFi列表中选择设备默认的SSID (IGEN_WIFI)，输入密码（12345678）。
  • 使用网口连接时，插入网关 LAN 口即可。

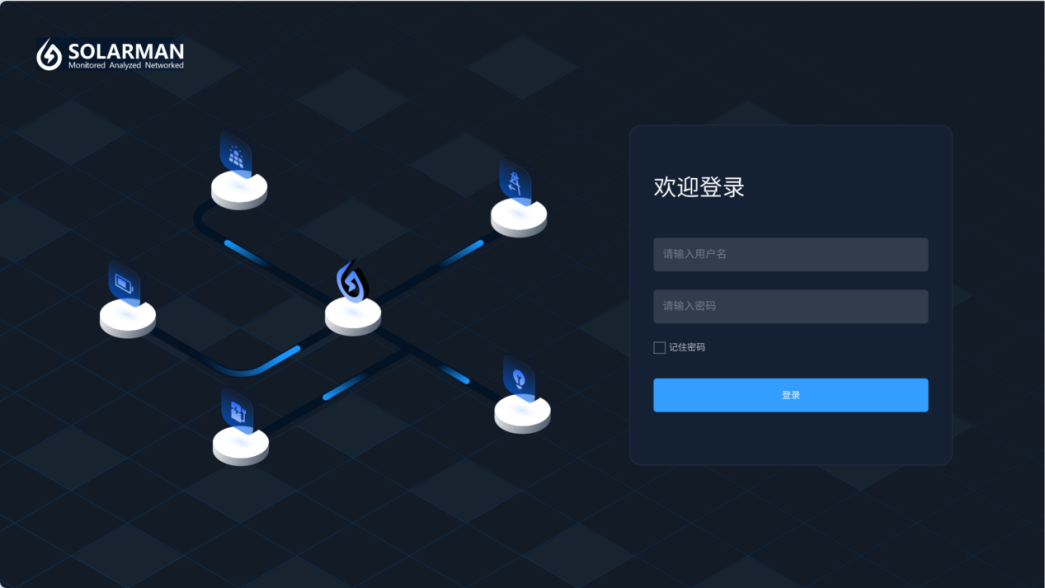

2.2 登录 Web 界面​

确保网络和网口连接正常，打开浏览器并输入以下地址访问 Web 上位机：

通过网口连接设备时，需将电脑的 IP 地址设置至设备对应网口的同一 IP 网段，才能访问 Web 管理界面。

2.3 账号与密码​

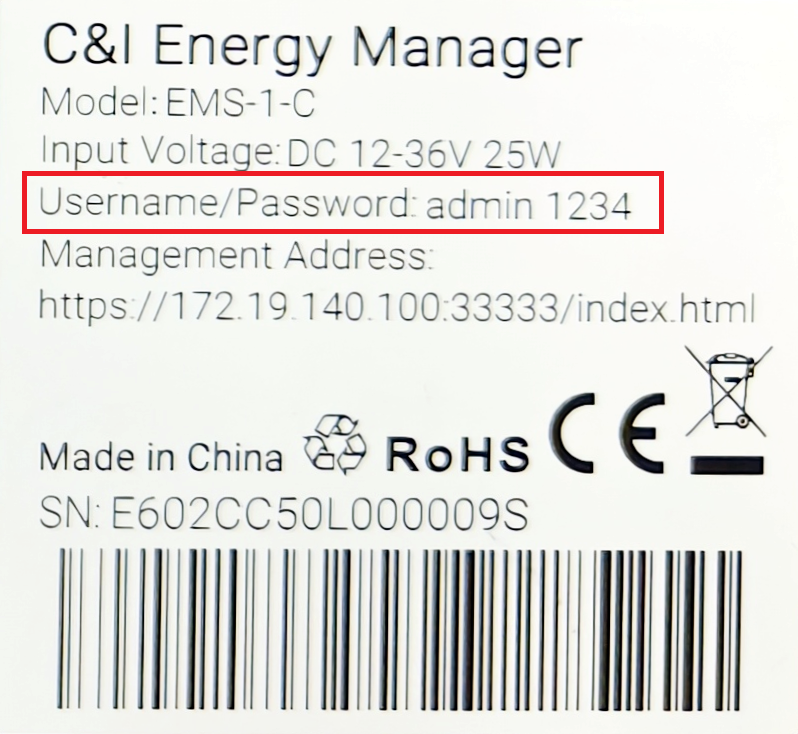

产品采用“一机一密”形式，每台产品均有其独立密码，且不能互用。账号及初始登录密码印在外壳标贴上，如下图所示：

  • 账号：admin
  • 密码：1234

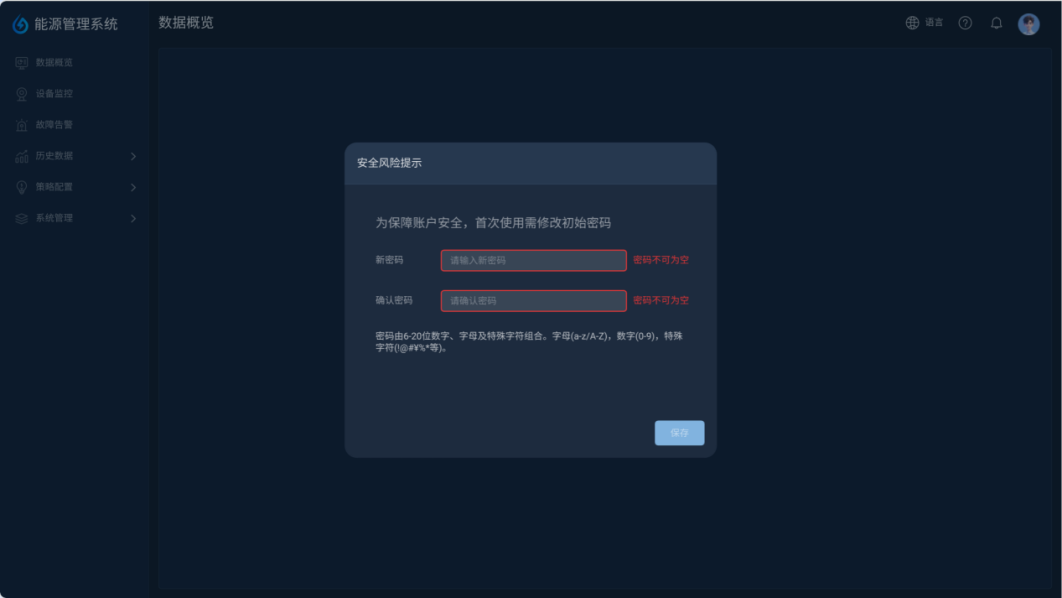

首次登录请使用默认初始登录密码。登录后，Web 界面会强制修改密码，如下图所示。

注意

目前产品仅有一个登录账号，且无法添加多个账号，密码修改之后请保管好您的密码。

3. 顶部状态栏​

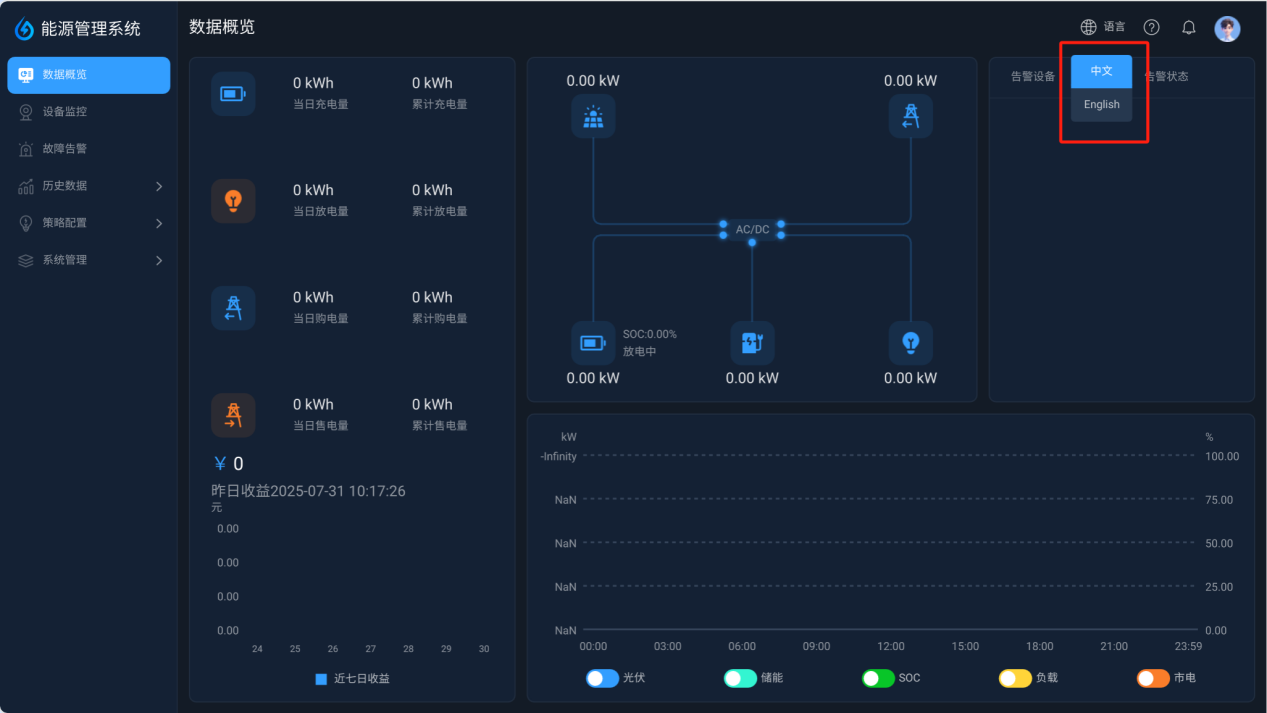

3.1 语言切换​

Web 上位机当前支持中英文切换。点击 语言选项，并从下拉列表中选择所需语言。

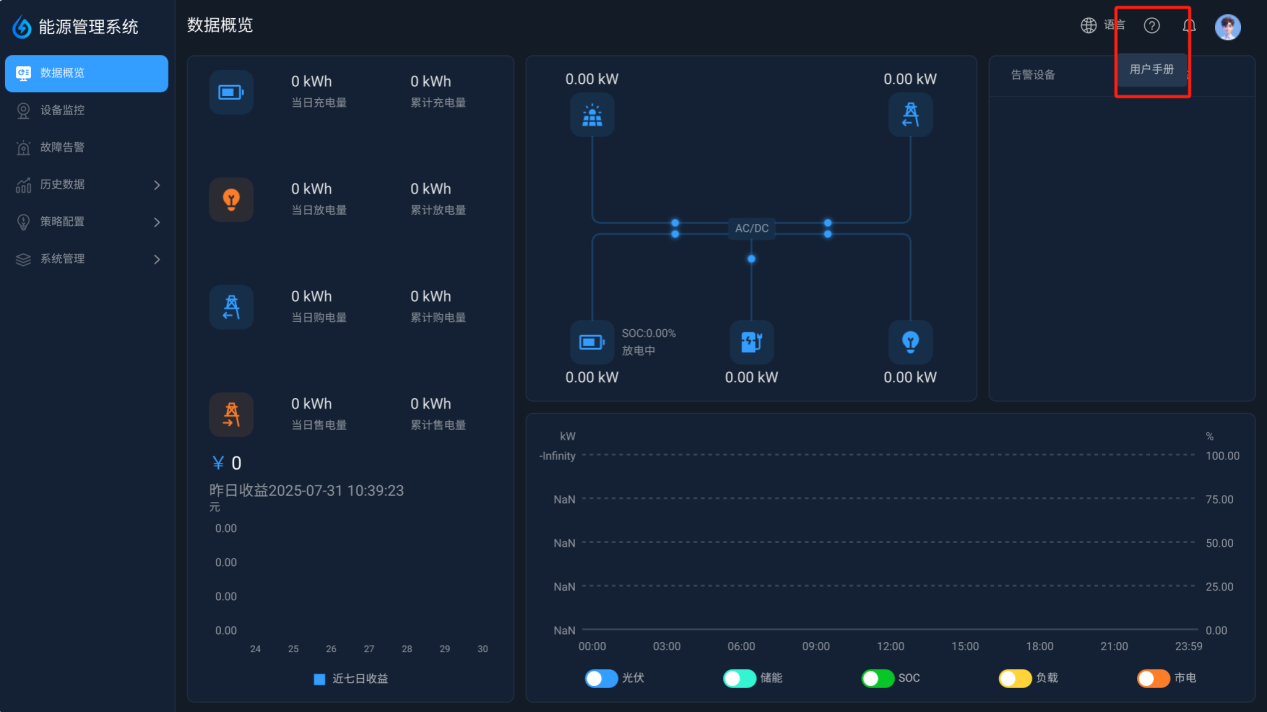

3.2 帮助​

点击 图标下载用户手册。

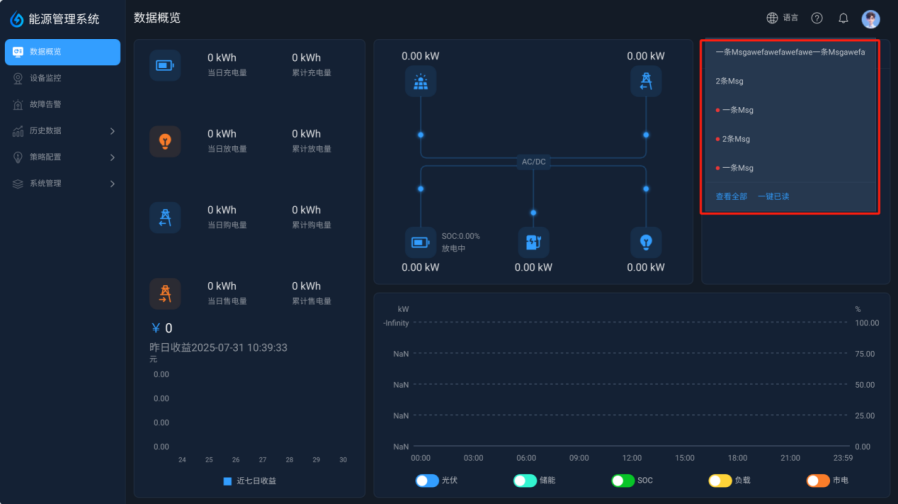

3.3 消息通知​

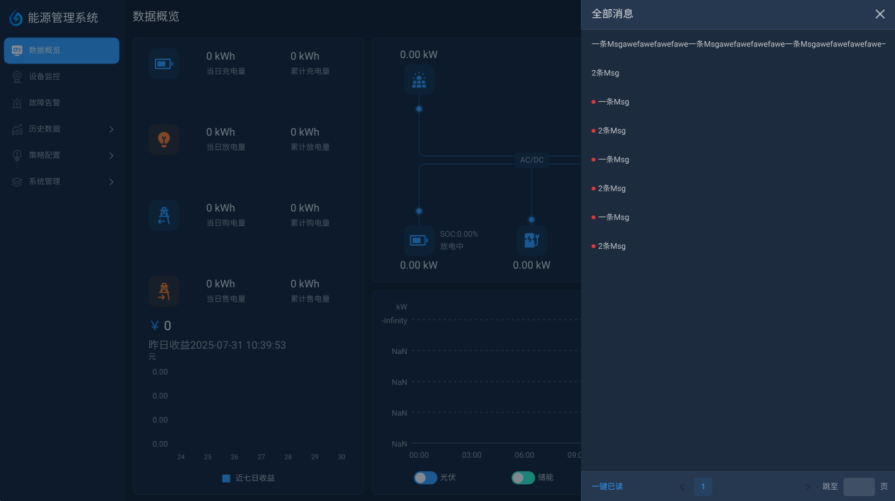

点击 图标查看已读和未读的消息。

单击查看全部可打开更多历史消息，同时支持一键已读操作。

3.4 注销​

点击注销登录退回登录界面。

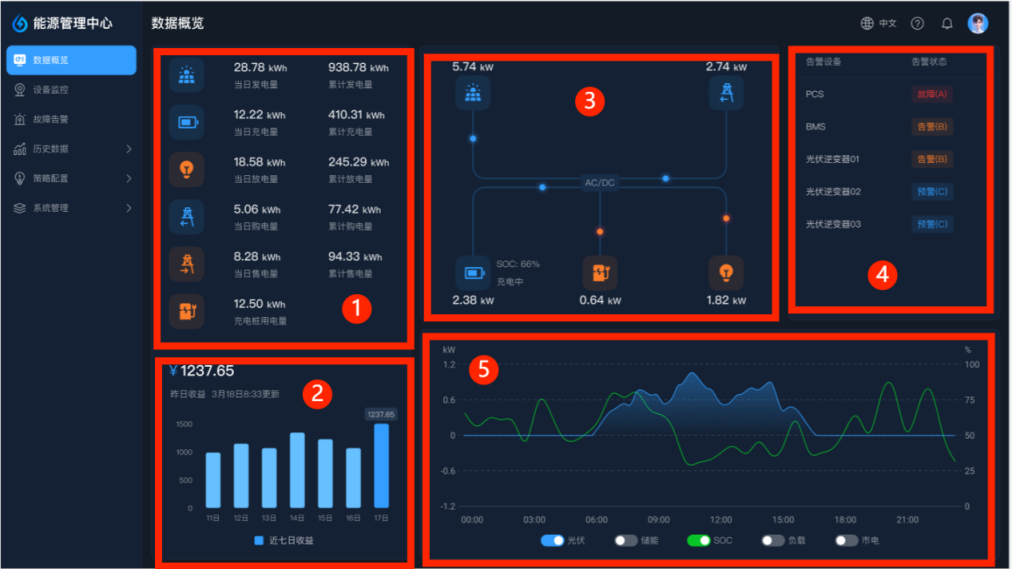

4. 数据概览​

总览界面包含五个数据板块，显示内容会根据系统是否配置充电桩/光伏而动态变化。
① 当日数据以及累计数据
② 近 7 日收益
③ 当前的功率流向
④ 当前的告警信息
⑤ 当日的功率曲线，点击下方开关按钮，可暂时显示或隐藏曲线

5. 设备监控​

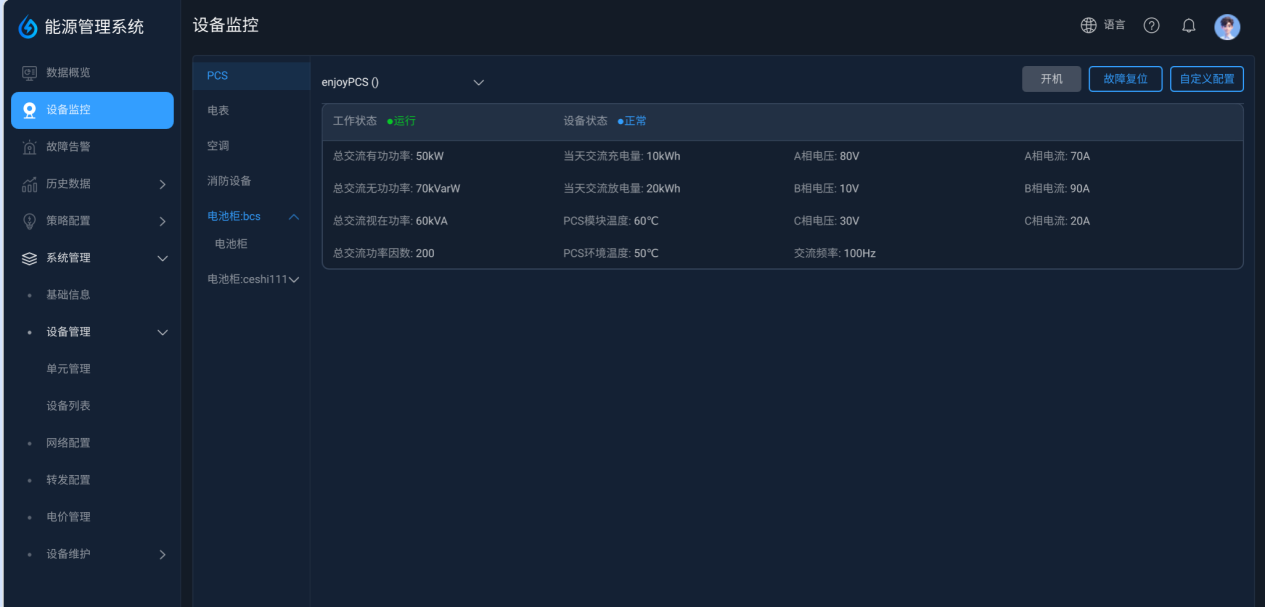

5.1 PCS​

此界面展示 PCS 的数据及状态。可点击右上角自定义配置按钮执行指令与配置。

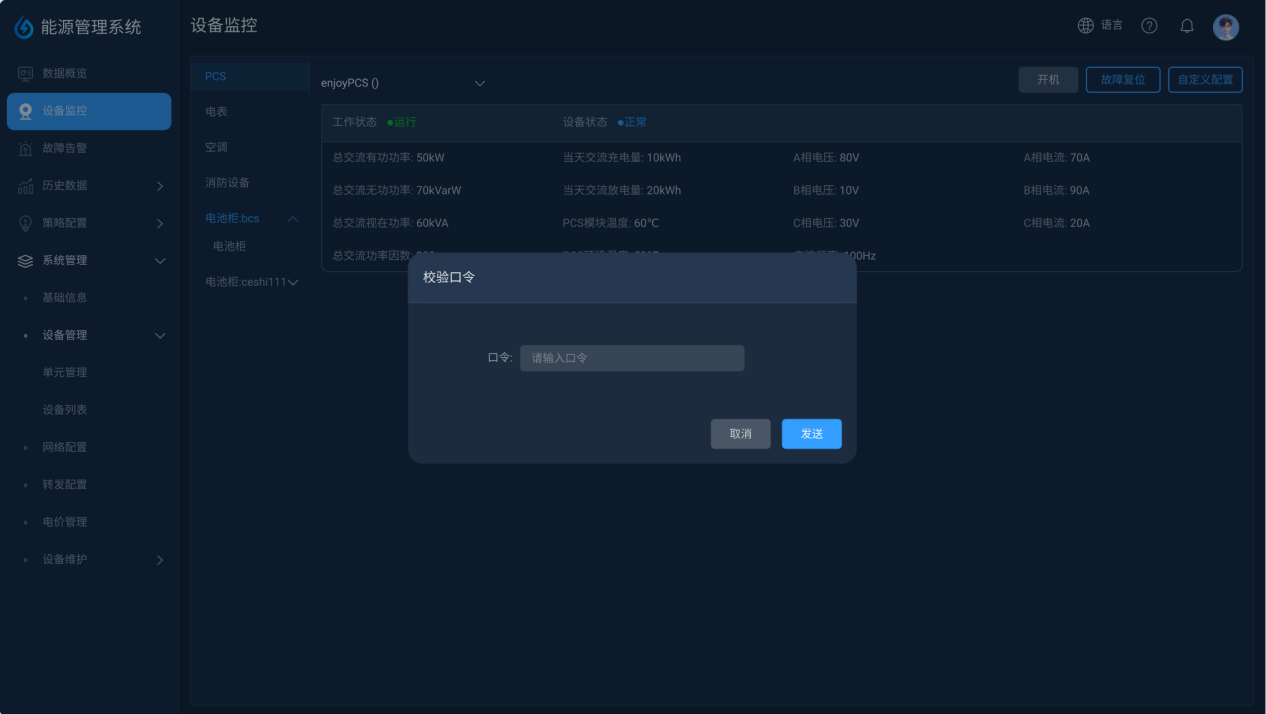

执行时需输入口令 1234。

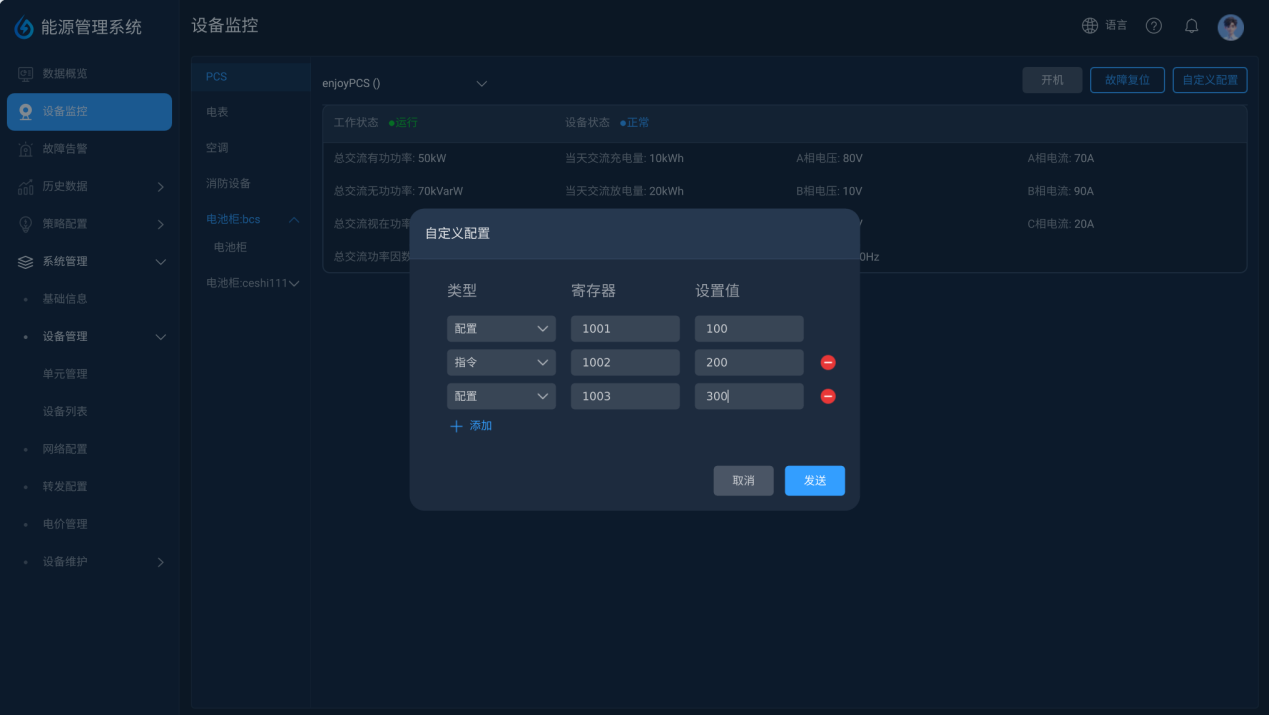

在特定条件下，可使用自定义配置指令来进行特定指令下发，具体界面如下，如需进行特殊操作可联系我方技术支持。

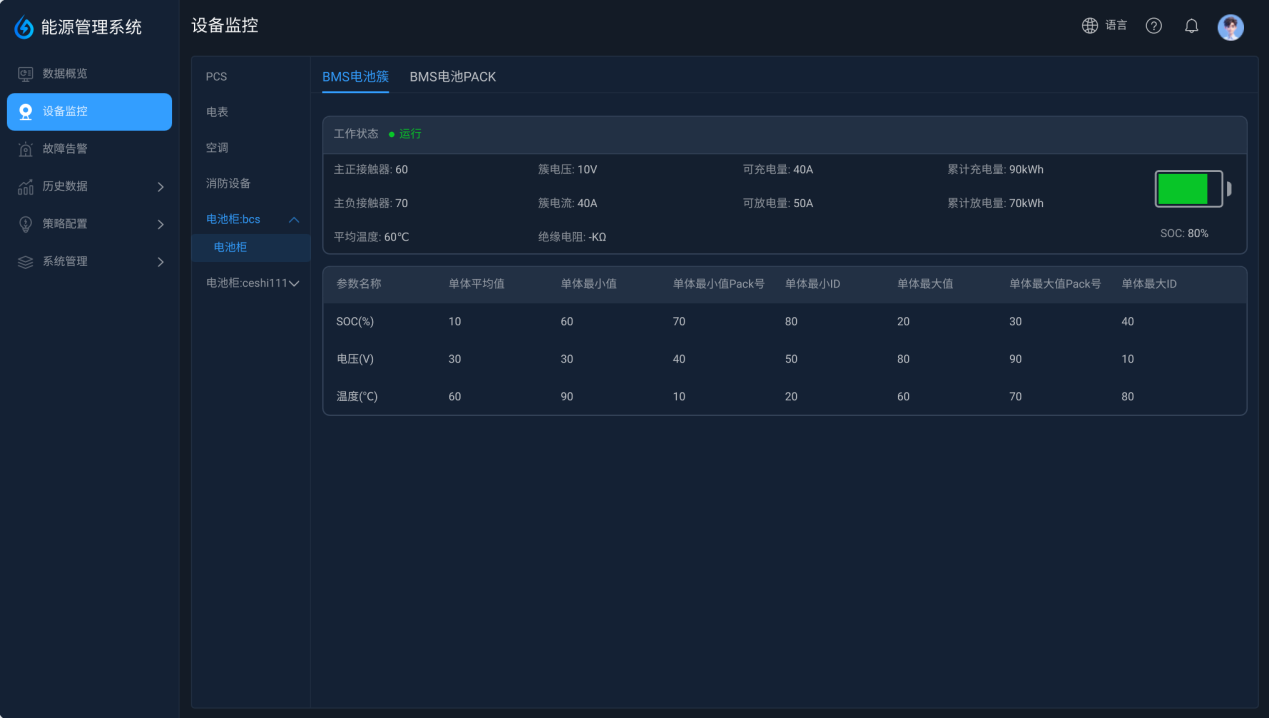

5.2 BMS​

此界面展示BMS数据。切换顶部的选项卡查看BMS总览，簇级数据和单体数据。

  • 簇级数据

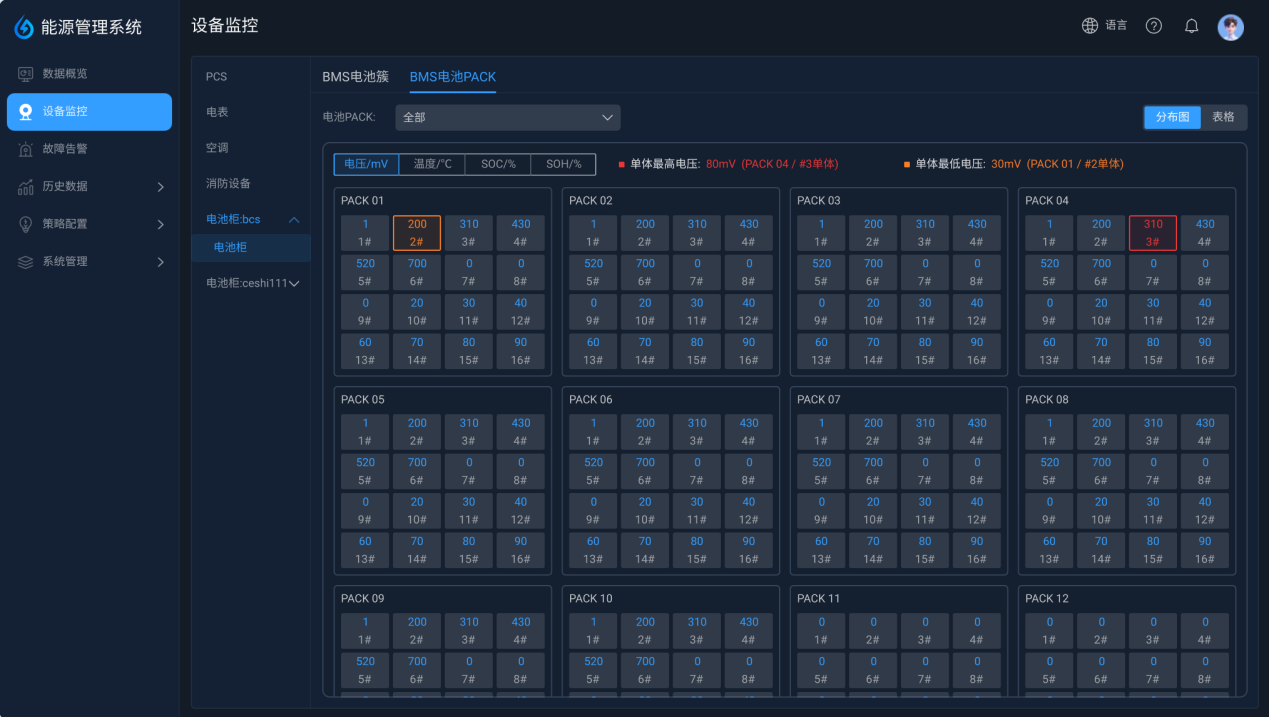

  • 单体数据（分布图视图）

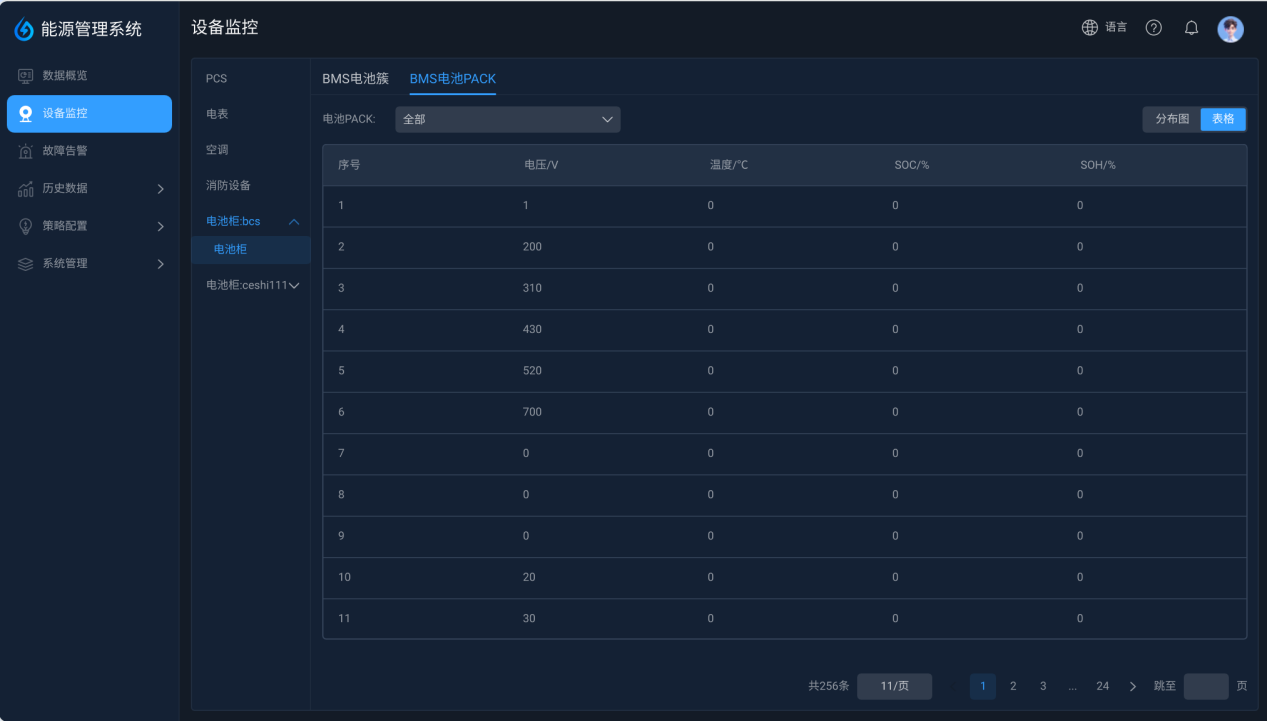

  • 单体数据（表格视图）

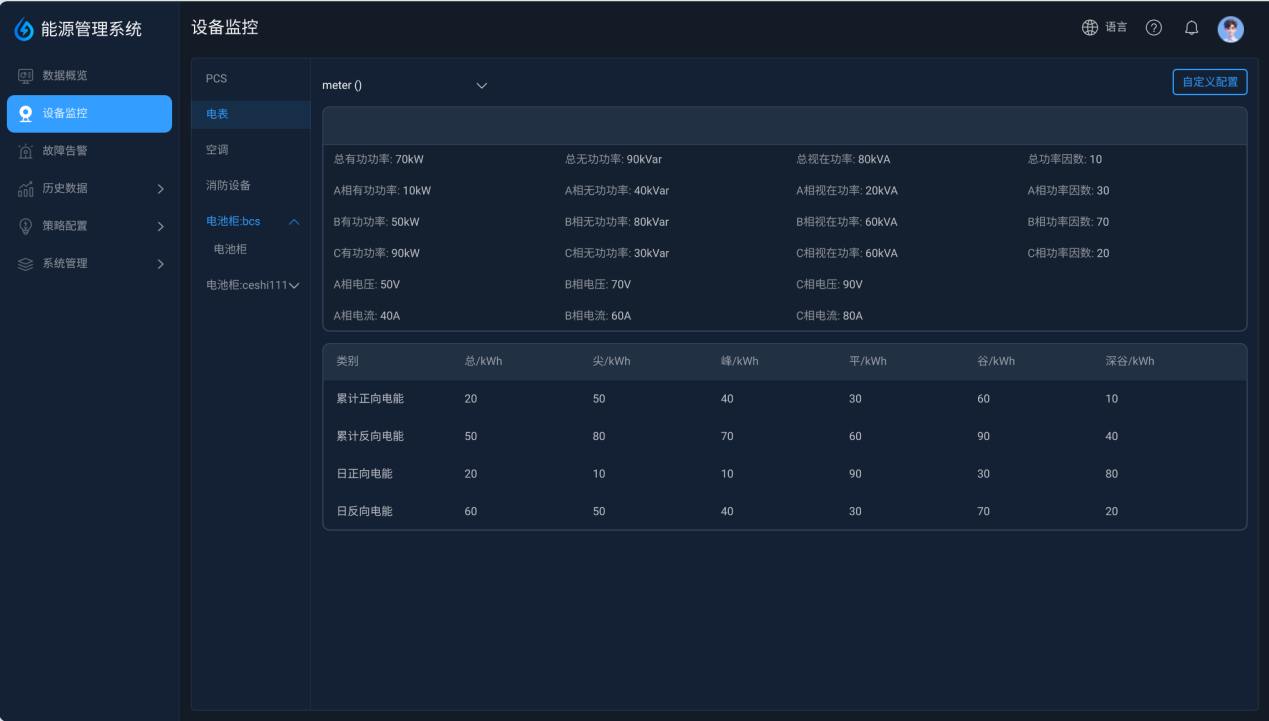

5.3 电表​

此界面展示电表数据。

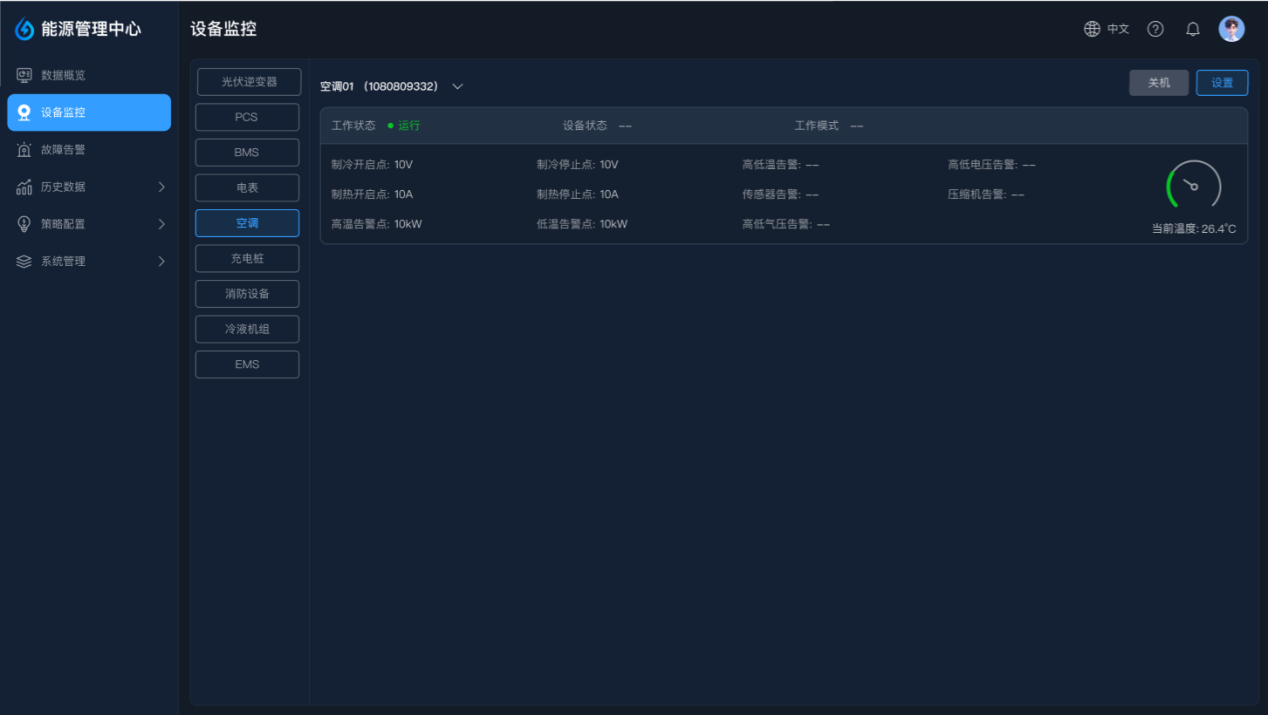

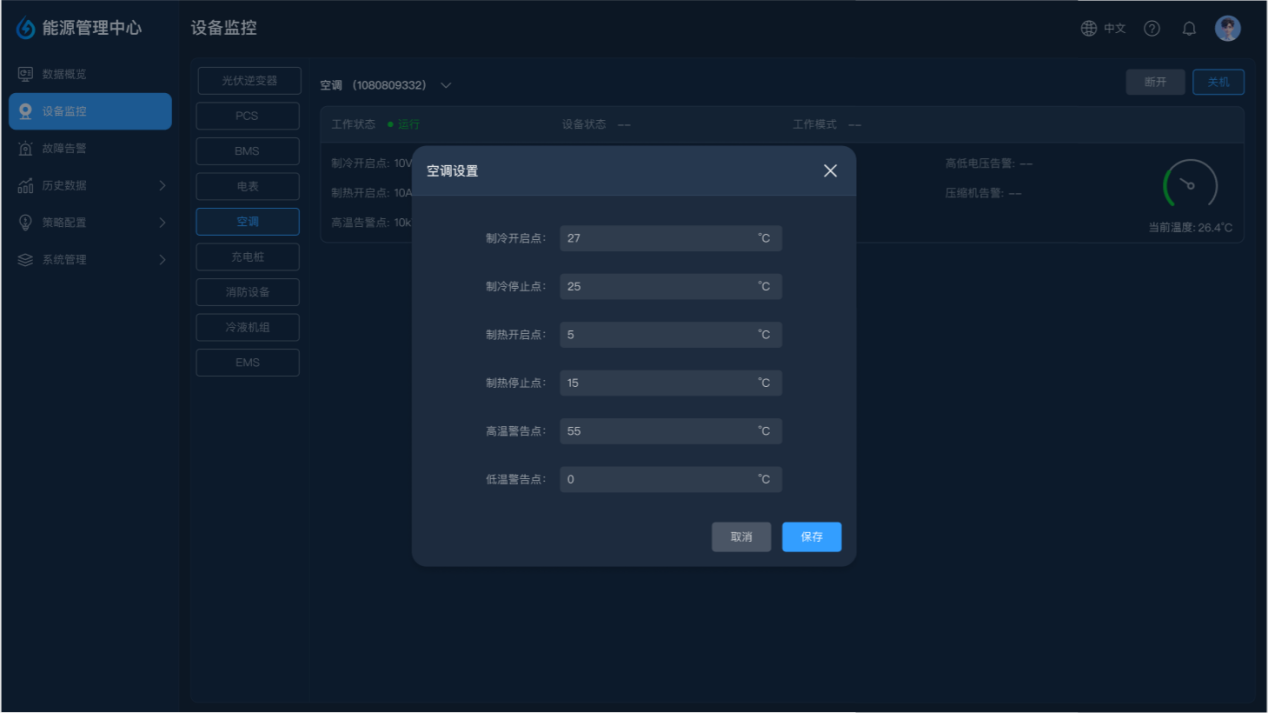

5.4 空调​

此界面用于展示空调数据，以及管理空调配置。

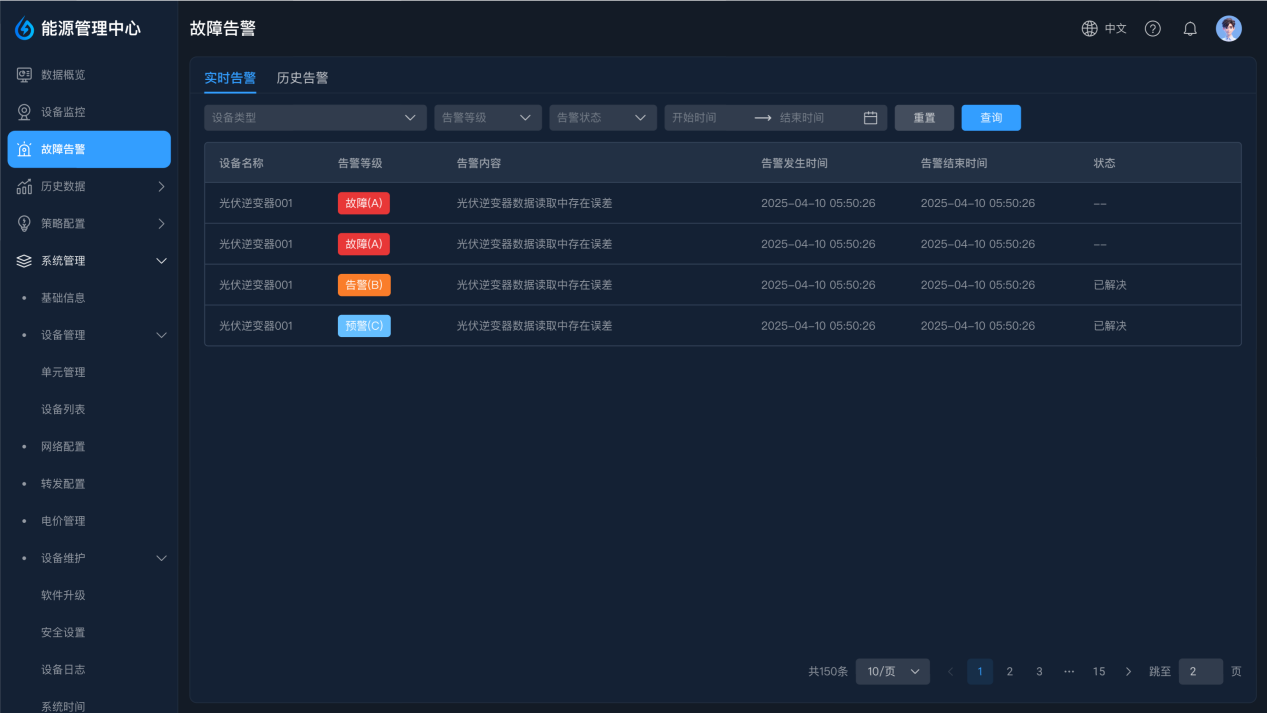

6. 故障告警​

故障告警界面可以查看当前仍未解决的故障以及历史出现过的故障。

另外还可通过设备、告警等级、告警状态、起止时间筛选，快速获取所需数据。

7. 历史数据​

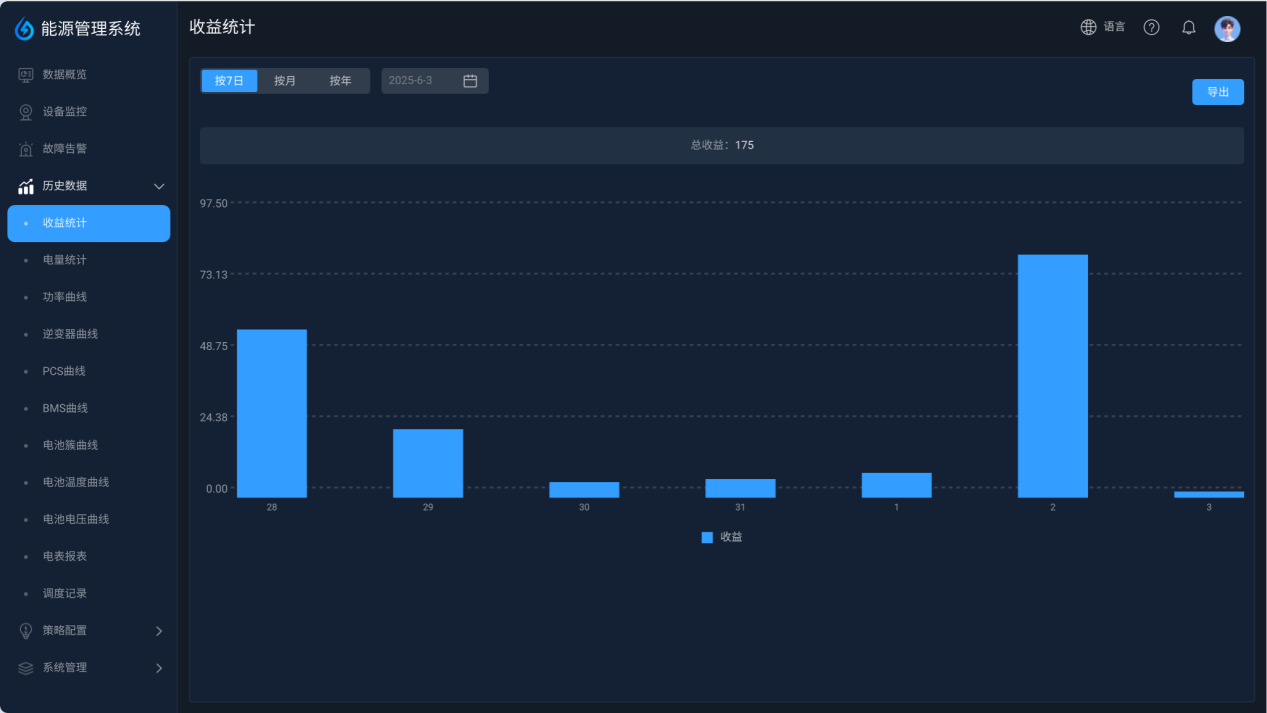

7.1 收益统计​

界面展示历史收益数据，可查看选中日期起的近7天、整月或整年的记录并支持导出。

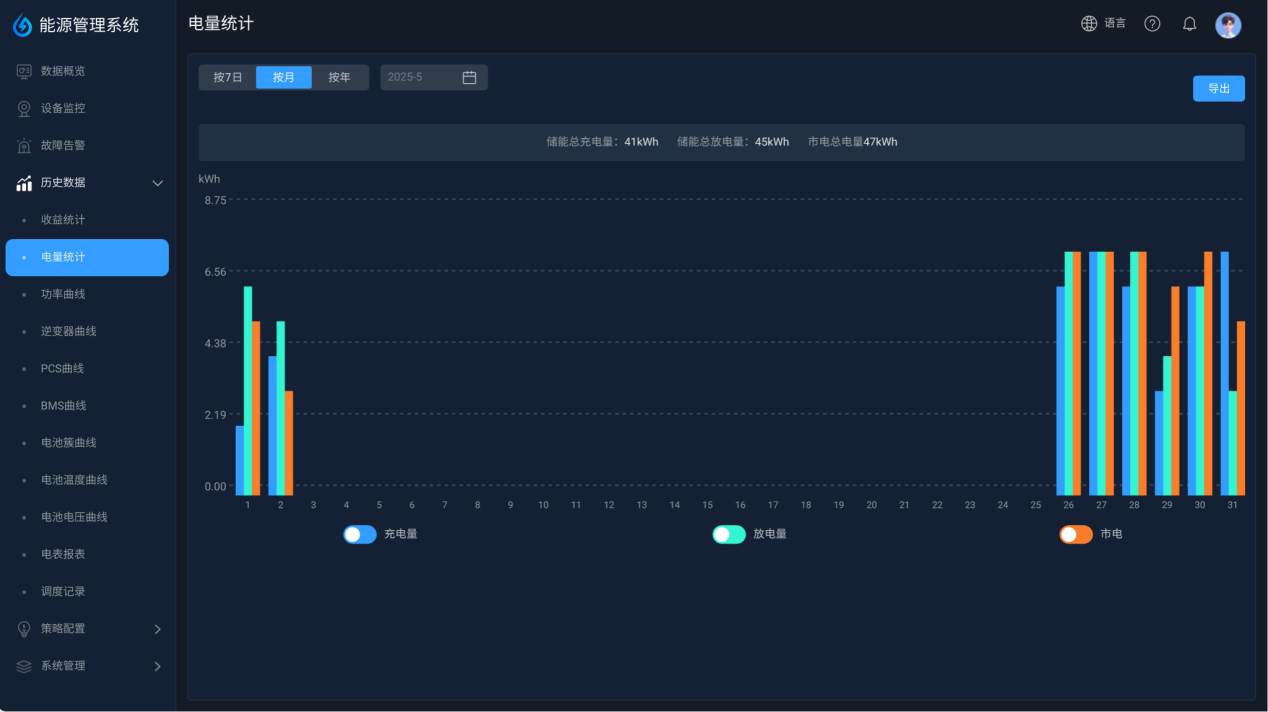

7.2 电量统计​

此界面展示电量数据，可查看选中日期起的近7天、整月或整年的记录并支持导出。

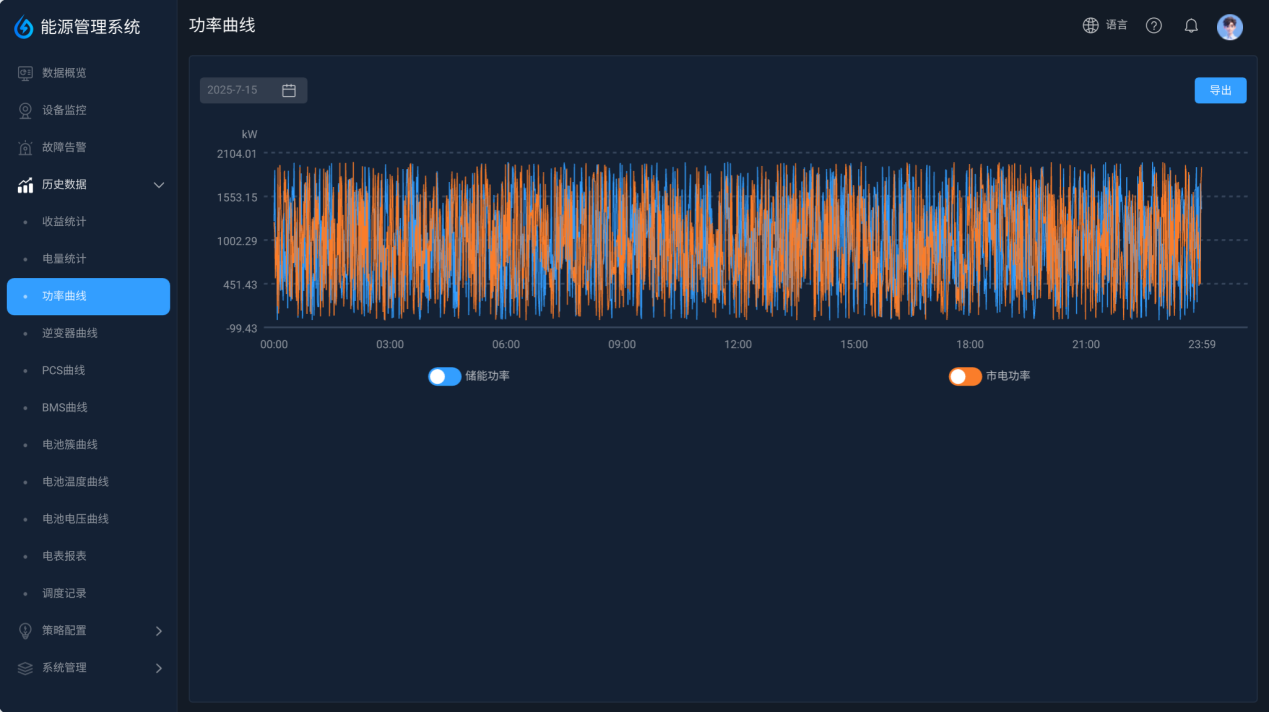

7.3 功率曲线​

此界面展示功率变化曲线，支持按天查看并可导出数据。

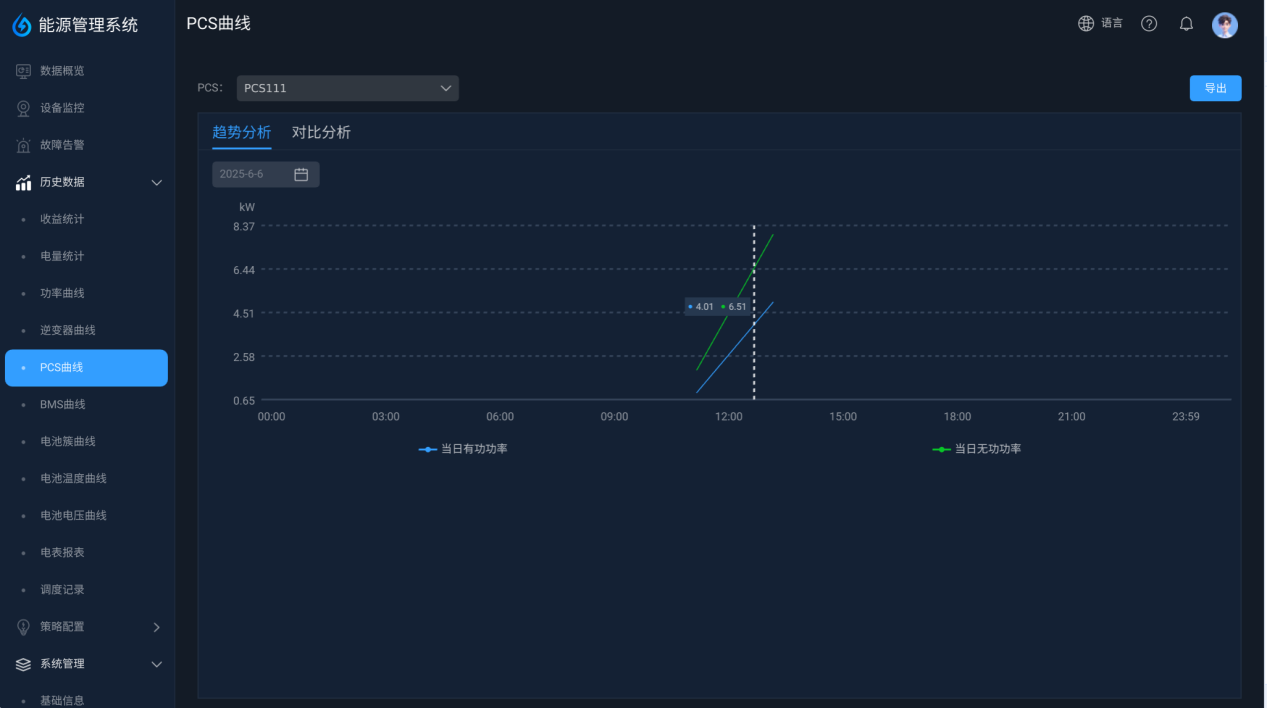

7.4 PCS 曲线​

此界面展示PCS变化曲线。支持按设备名称、日期选择查看并支持导出。趋势分析查看选中日期当天数据展示，对比分析查看选中日期当天和前一天数据展示。

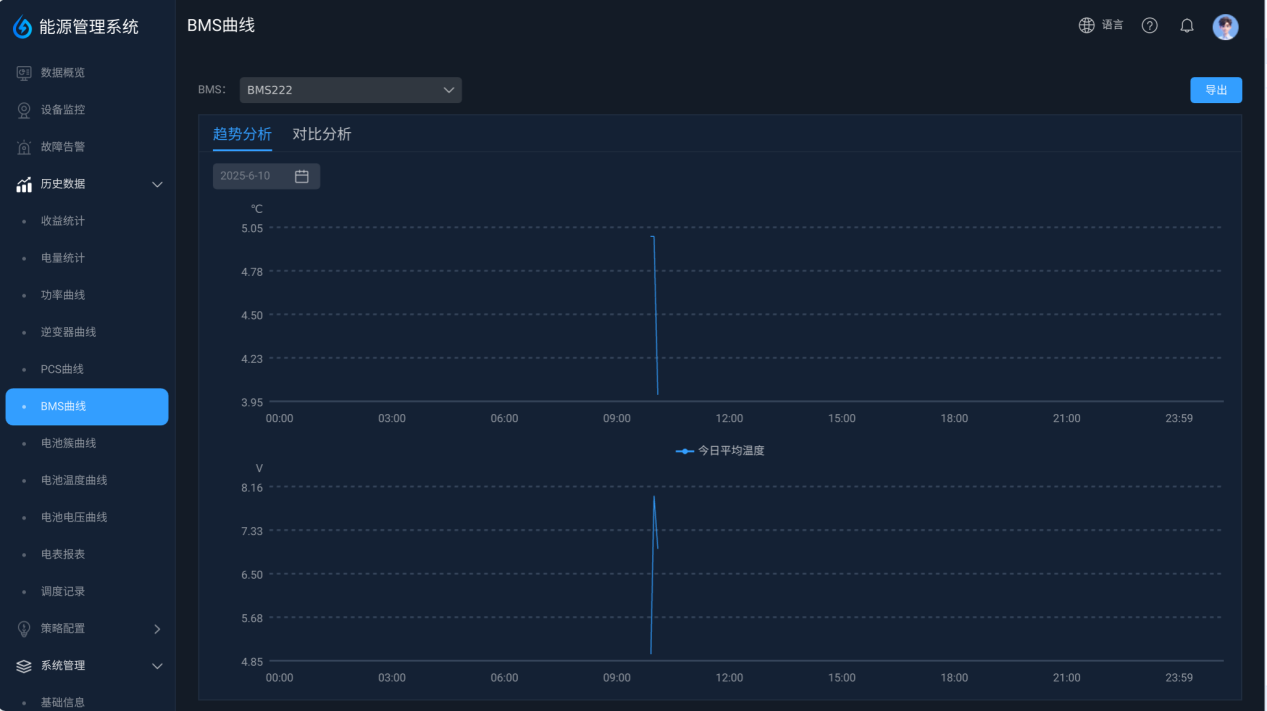

7.5 BMS 曲线​

此界面展示 BMS 数据曲线。支持按设备名称、日期选择查看并支持导出。趋势分析查看选中日期当天数据展示，对比分析查看选中日期当天和前一天数据展示。

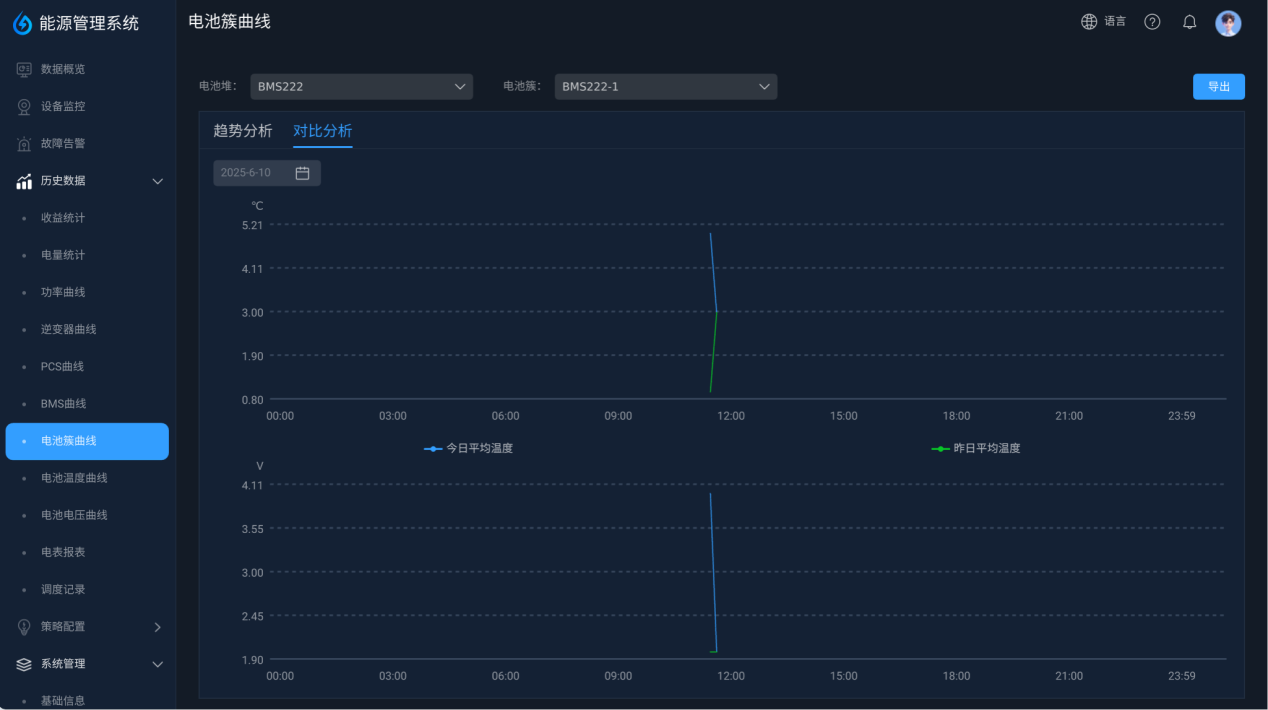

7.6 电池簇曲线​

此界面展示电池簇数据曲线。支持按设备名称、第N簇、日期选择查看并支持导出。趋势分析查看选中日期当天数据展示，对比分析查看选中日期当天和前一天数据展示。

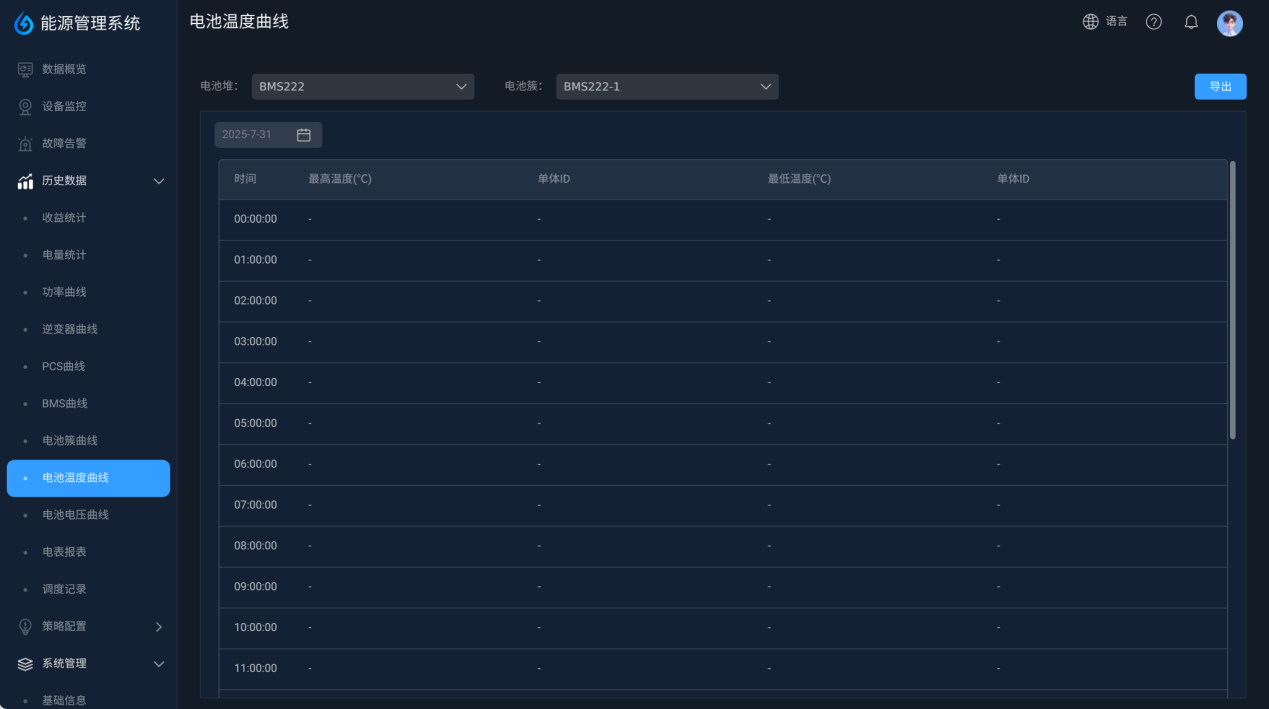

7.7 电池温度曲线​

此界面展示电池温度变化曲线。支持按设备名称、第N簇、日期查看并支持导出。

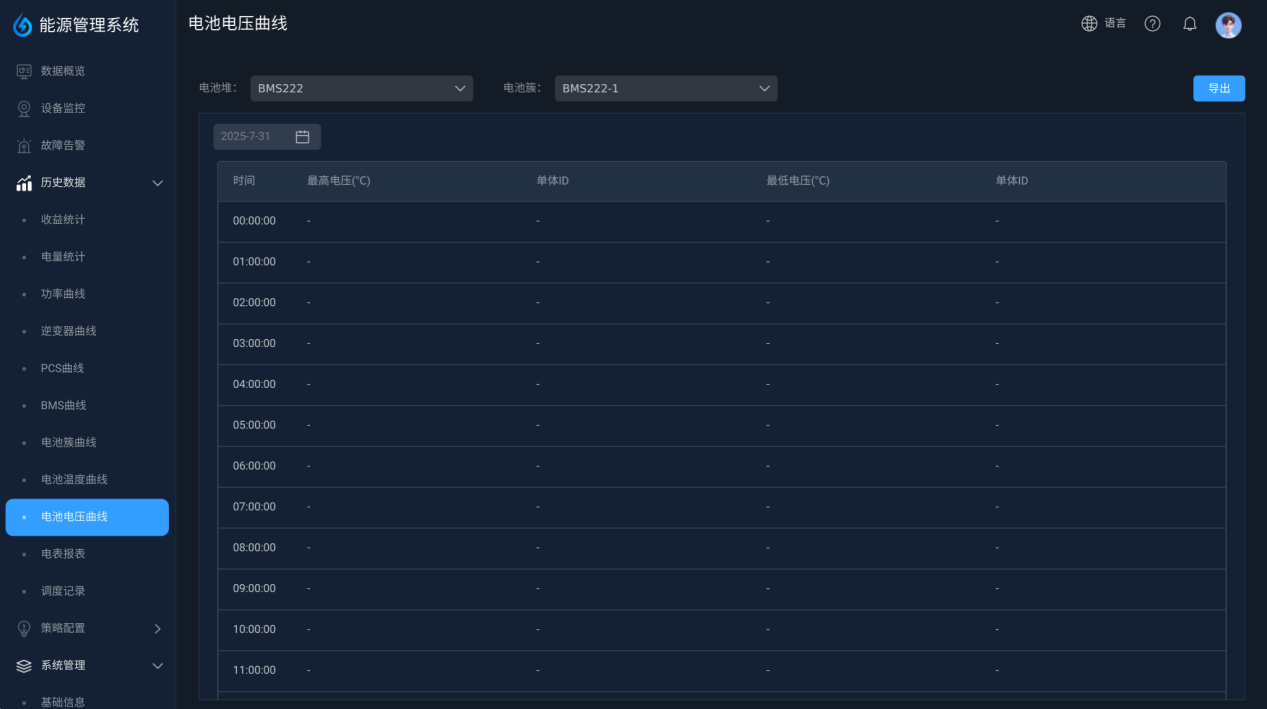

7.8 电池电压曲线​

此界面展示电池电压变化曲线。支持按设备名称、第N簇、日期查看并支持导出。

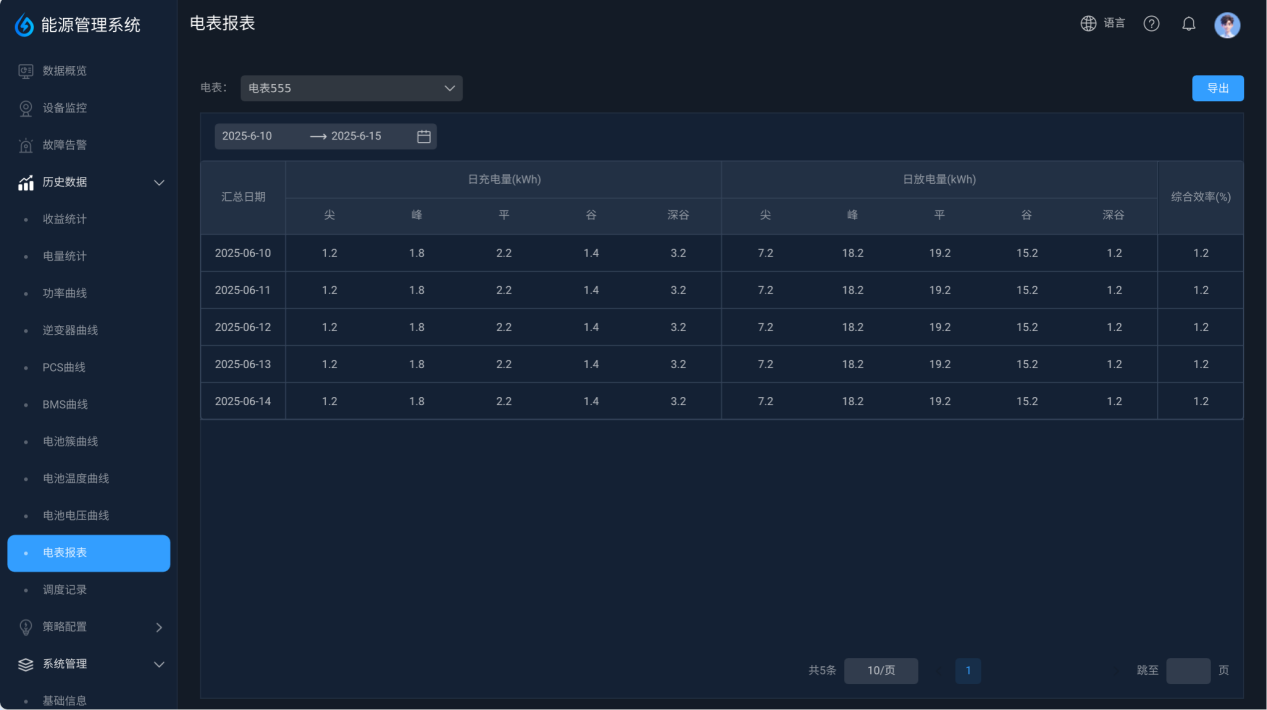

7.9 电表报表​

此界面展示电表充放电量数据。支持按设备名称、起止时间选择查看并支持导出。

8. 策略配置​

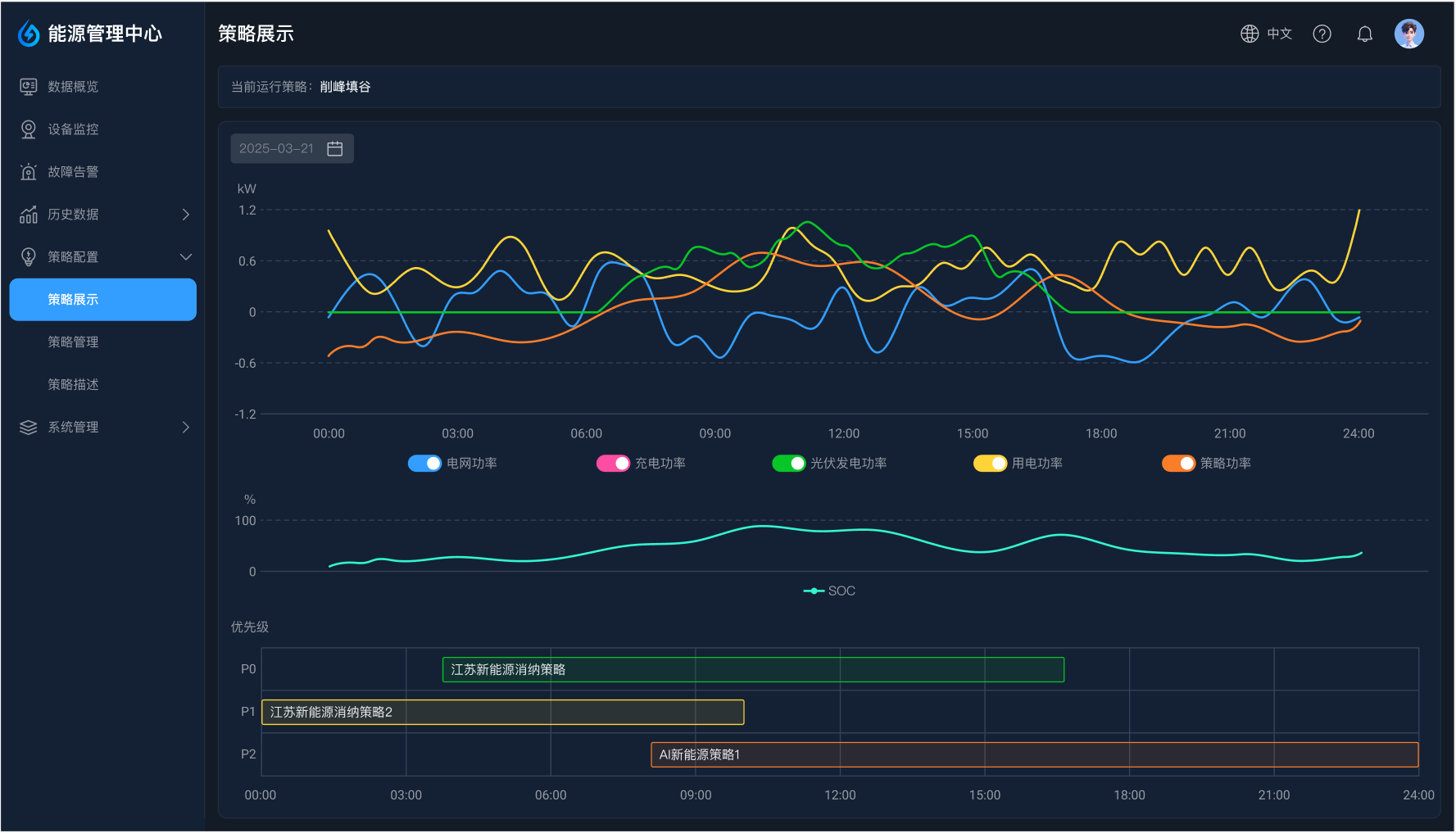

8.1 策略展示​

该界面展示当前运行的策略，并且可以通过选择日期来查看这一天运行时的各个功率数值和SOC曲线变化。最下方展示当日的策略、策略优先级以及时间段。

8.2 策略管理​

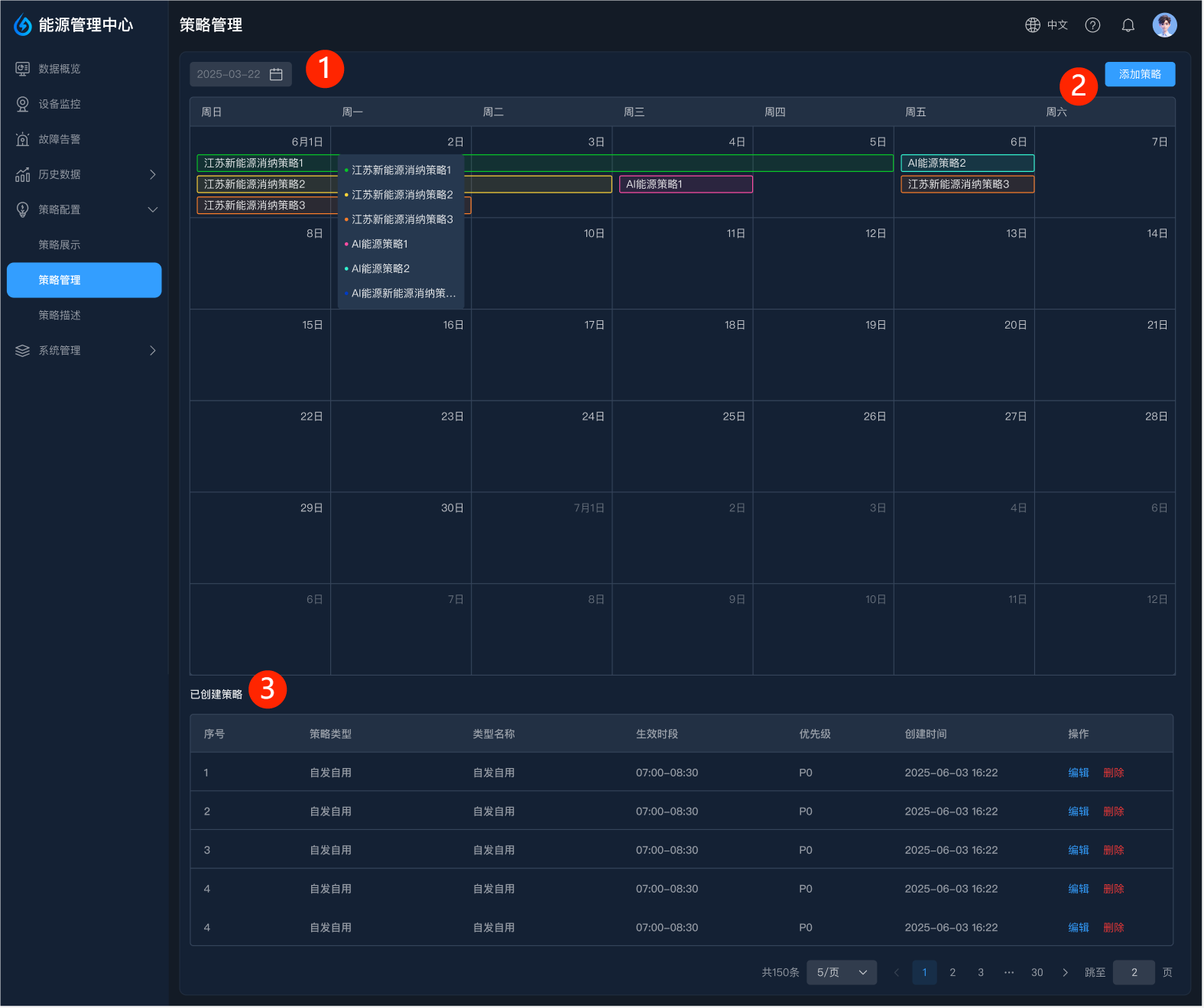

策略管理界面如下图所示：

① 修改当月的选择。
② 添加策略。
③ 查看、编辑或删除已创建的所有策略。

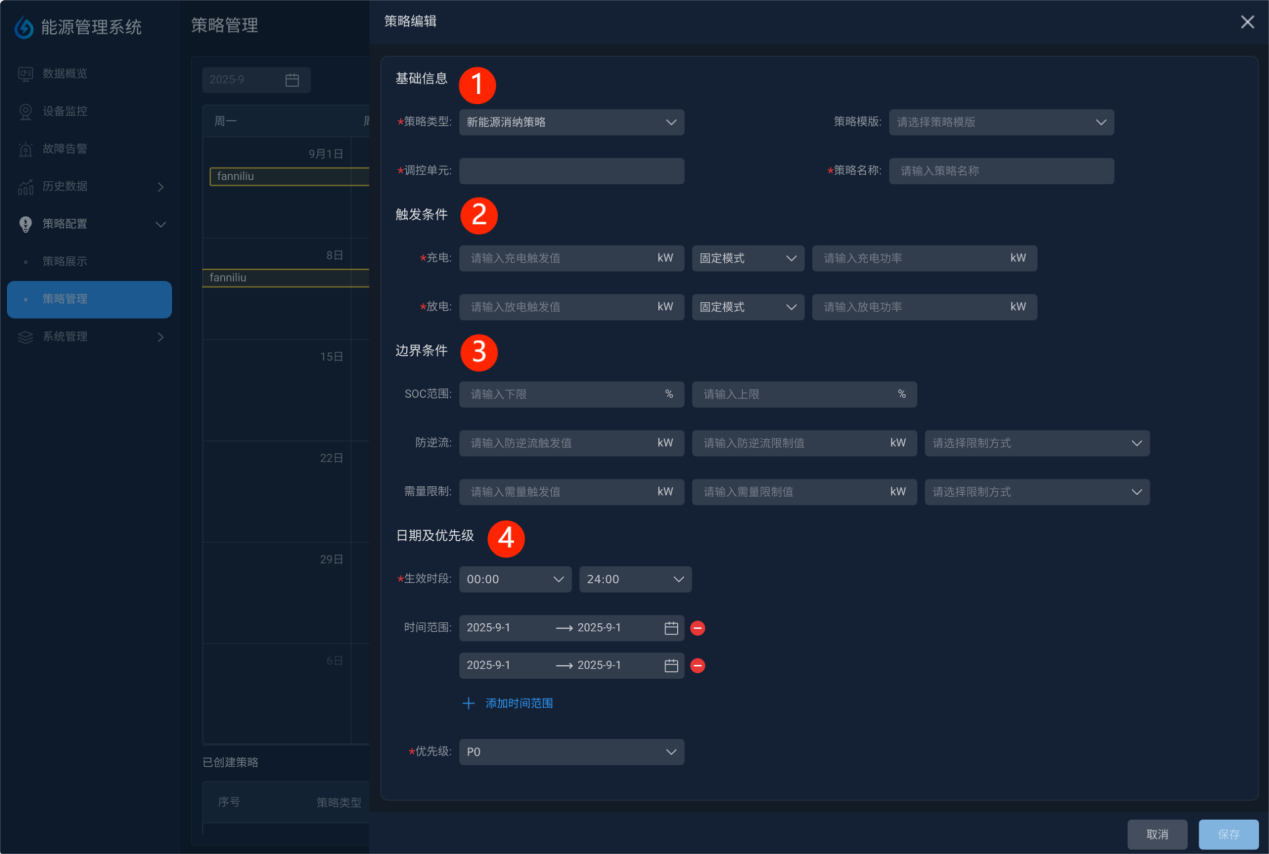

8.3 策略添加与修改​

如下图所示，策略的添加/编辑界面中：

① 基础信息：每个策略类型均需填写

策略类型可以选择“新能源消纳策略”、“削峰填谷策略”、“AI策略”、“防逆流策略”、“需量管理策略”。
策略模板用于快速填写下方所有数据，可使用预置的空白模板，也可从您已创建的同类模板中载入。
调控单元选择当前策略需要调控的单元。
策略名称填写策略的名称。

② 触发条件

充电设置充电类型（电网追踪、固定模式）及阈值。如果选择固定模式，还需填写功率。
放电设置放电类型（负荷追踪、固定模式）及阈值。如果选择固定模式，还需填写功率。

③ 边界条件

SOC范围设置下限和上限。
防逆流设置触发值、限制值，以及限制方式（允许充电，停止放电）。
需量限制设置触发值、限制值，以及限制方式（允许充电，停止放电）。

④ 日期及优先级

生效时段范围是00:00 ~ 24:00。
时间范围可以添加任意多个不连续的范围。
优先级P0~P9，最高优先级为P0。

9. 系统管理​

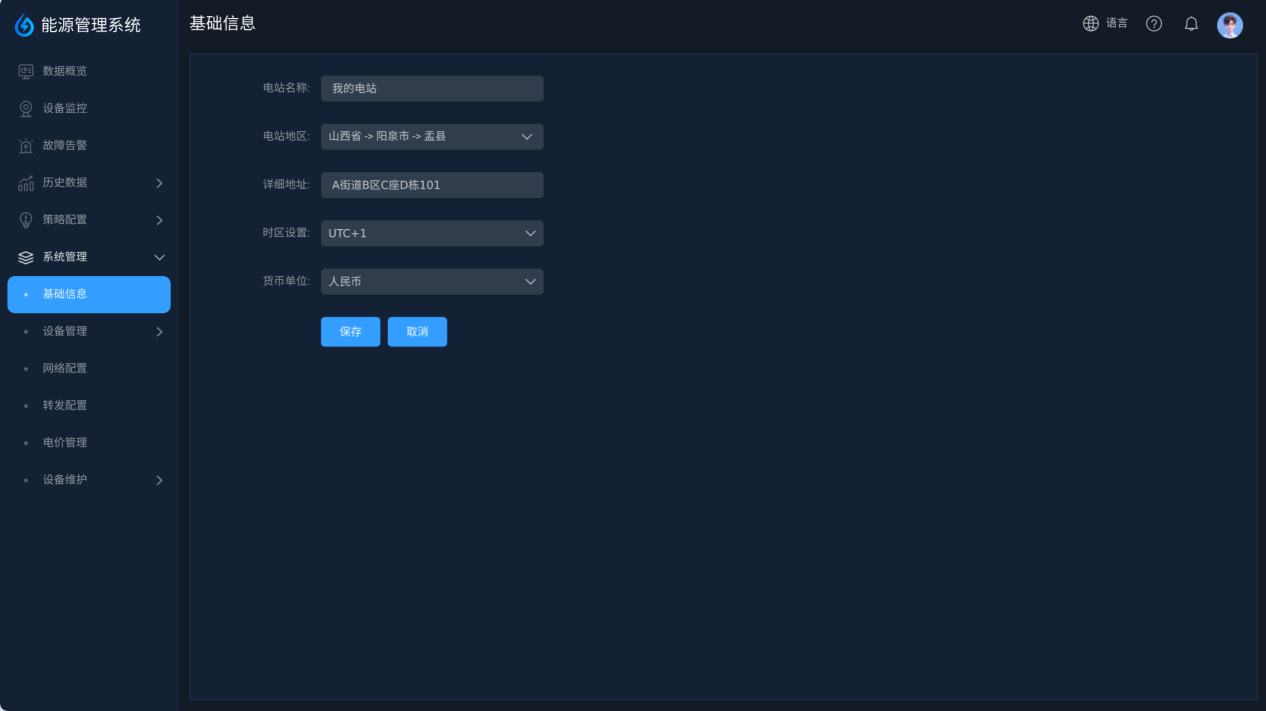

9.1 基础信息​

  • 电站名称：填写电站名称。
  • 电站地区：选择省市区。
  • 详细地址：自行填写地址。
  • 时区设置：范围UTC-12~UTC+12。
  • 货币单位：目前仅有美元、欧元、人民币。

9.2 设备管理​

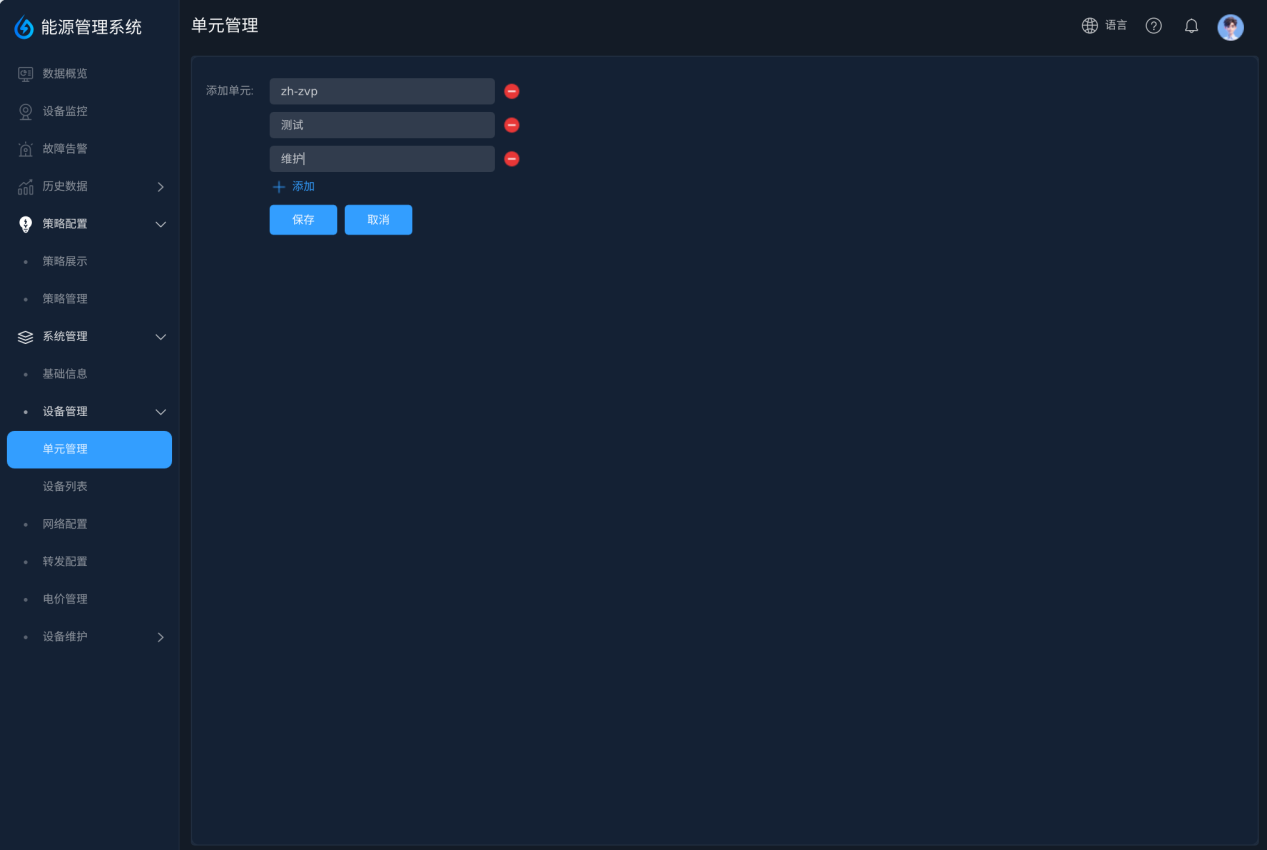

9.2.1 单元管理​

添加设备前，需设置单元以及名称。后续添加设备时，需根据单元类型选择设备。

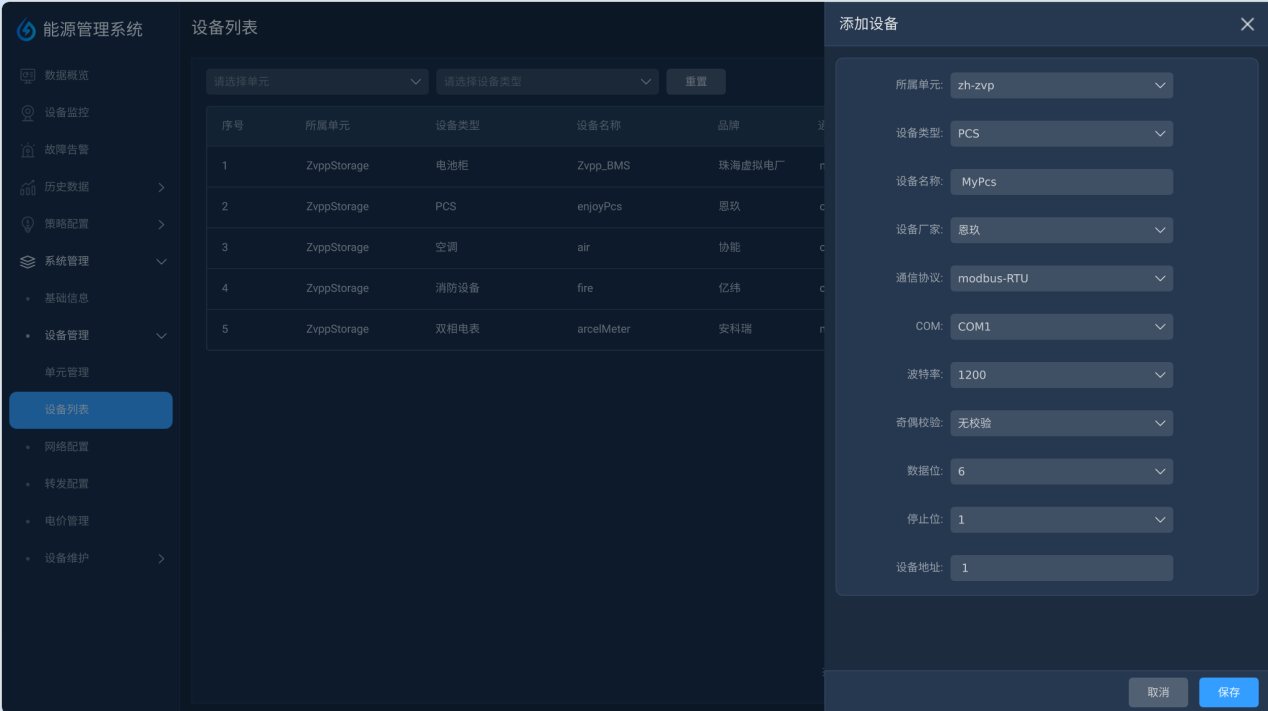

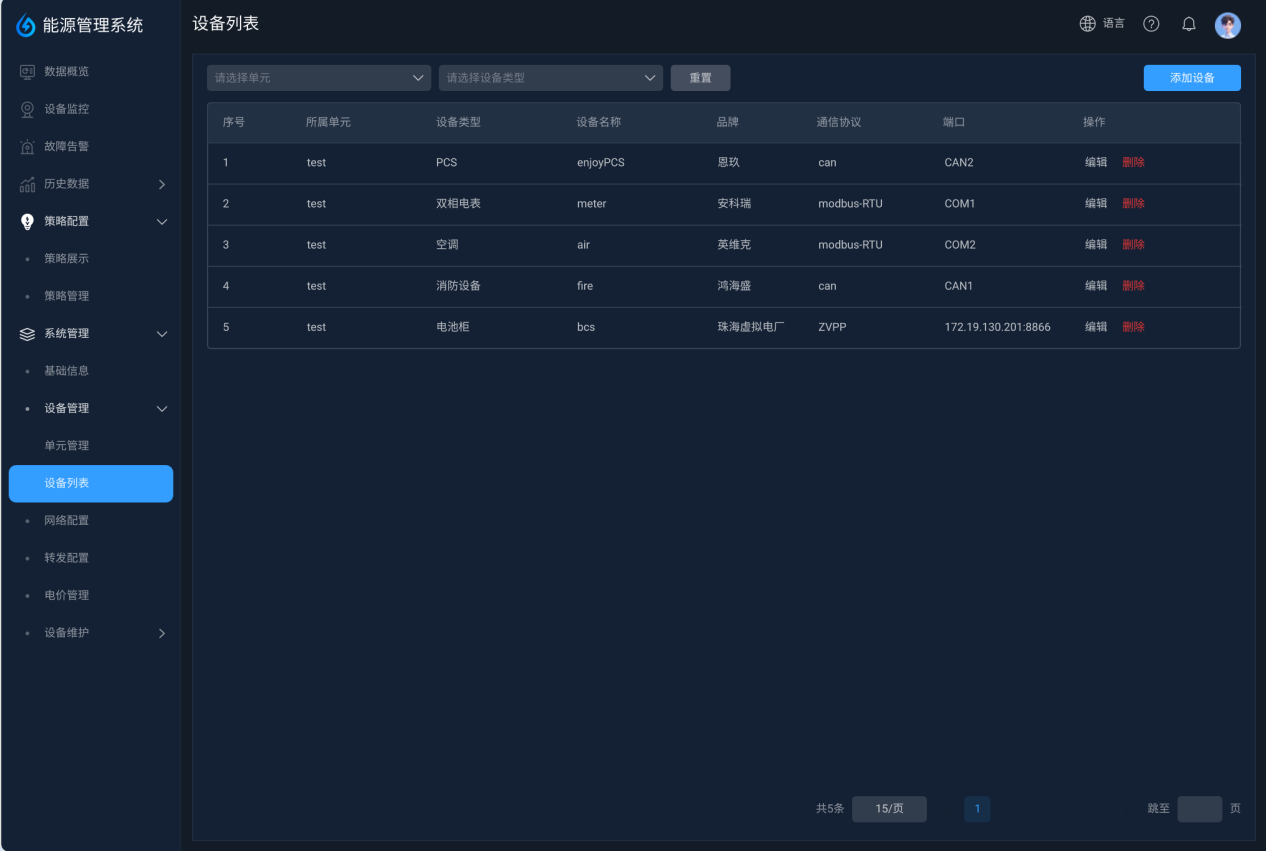

9.2.2 设备列表​

可通过单元和设备类型筛选查看。

添加与编辑设备：

  • 所属单元：下拉框选项基于单元管理配置。
  • 设备类型：根据所属单元类型发生变化。
  • 设备名称：给设备命名。
  • 设备厂家：设备的厂家。
  • 通讯类型：目前支持 modbus-RTU、modebus-TCP、can、Dlt、ZVPP，所选协议类型将决定下方需填写的具体配置参数。各协议对应的参数要求如下：
    • modbus-RTU：COM、波特率、奇偶校验、数据位、停止位。
    • modebus-TCP、ZVPP：IP地址、端口号。
    • can：CAN口、波特率。
    • Dlt：Dlt地址。
    • 设备地址：设备的地址。

9.3 网络配置​

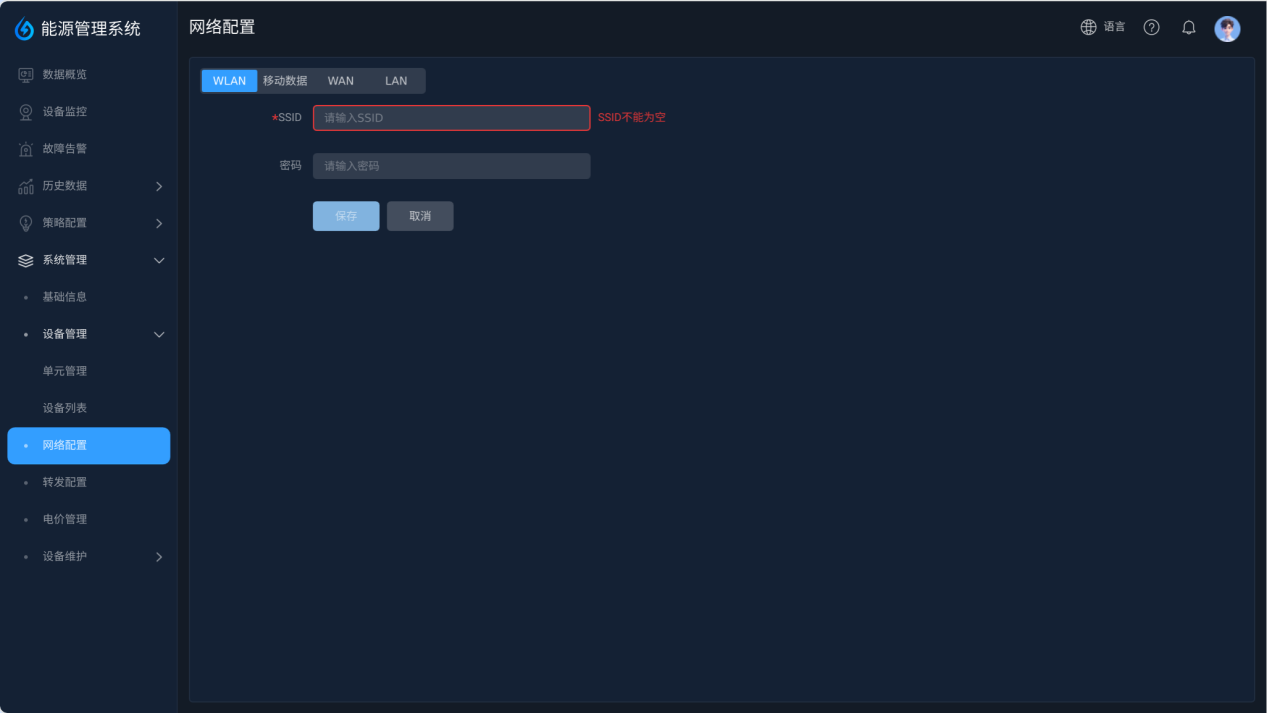

9.3.1 WLAN​

填写/修改SSID和密码。

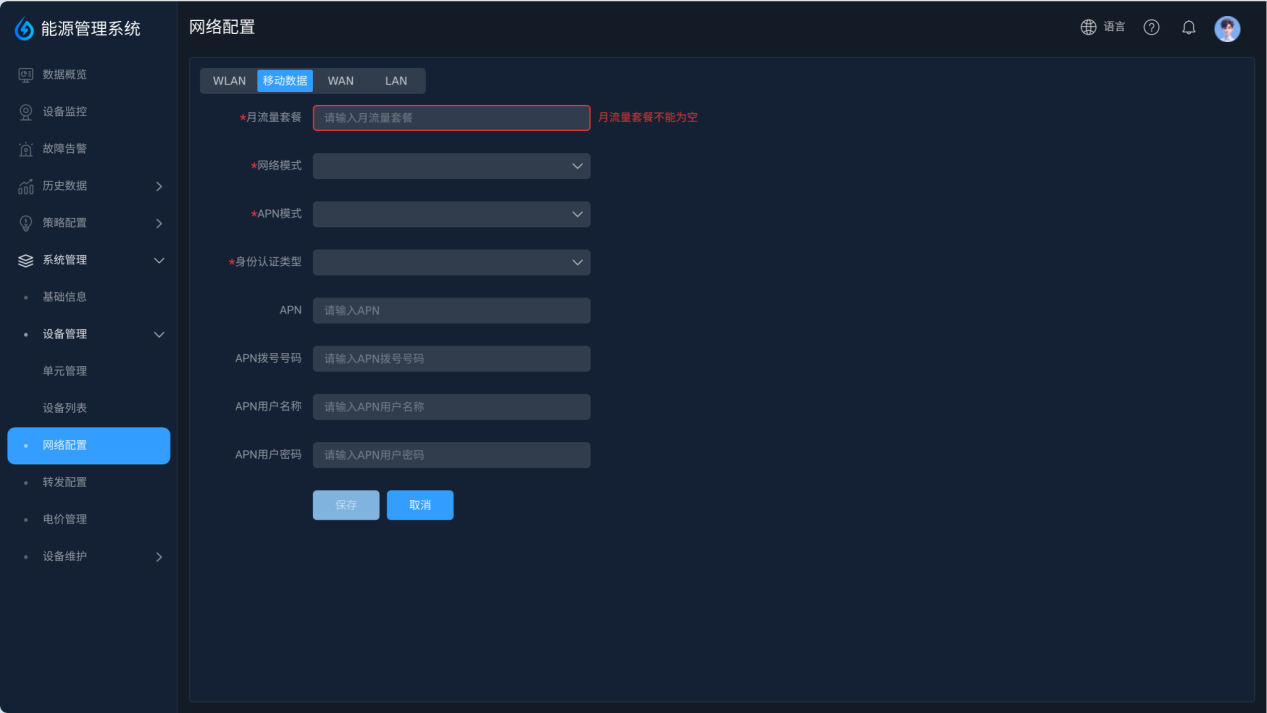

9.3.2 移动数据​

  • 月流量套餐：每月可使用流量（单位G）。
  • 网络模式：自动、2G、3G、4G。
  • APN模式：自动模式、手动模式。
  • 身份认证类型：CHAP、手动模式。
  • APN模式为手动时需要填写：APN、拨号号码、用于名称、用户密码。

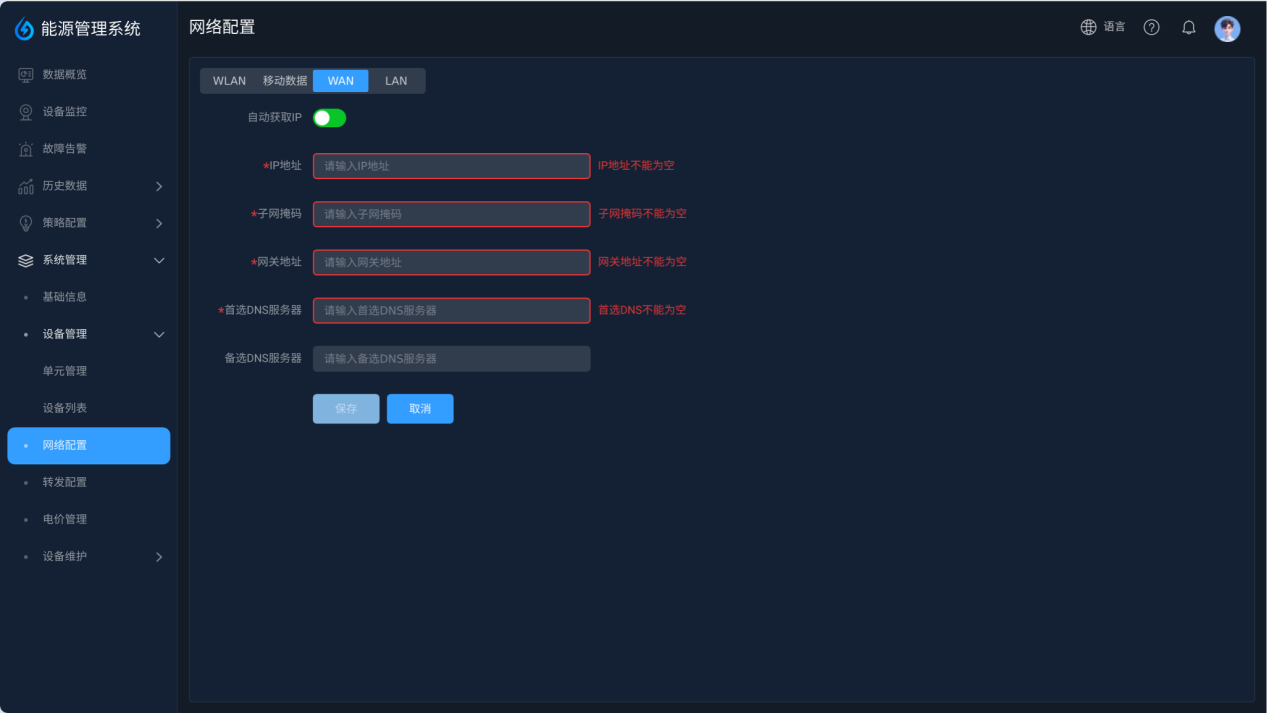

9.3.3 WAN​

  • 如果是自动获取IP，不用填写下面内容。
  • 如果不是自动获取IP，需要填写：IP地址、子网掩码、网关地址、首选DNS服务器、备选DNS服务器。

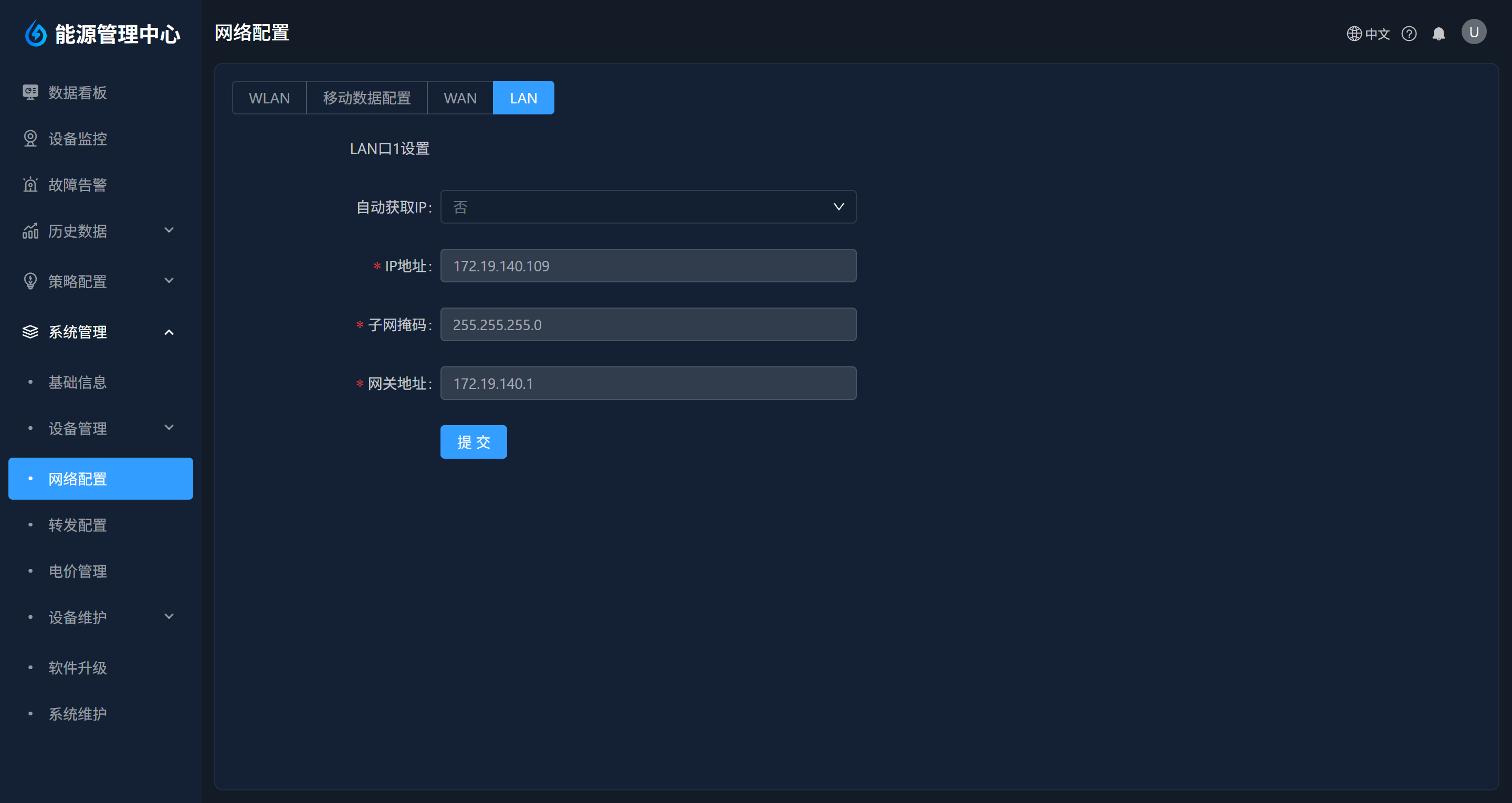

9.3.4 LAN​

配置 LAN 是否自动获取 IP。如果是手动获取，则需要填写 IP 地址、子网掩码、网关地址。

9.4 转发配置​

暂未开放

9.5 电价管理​

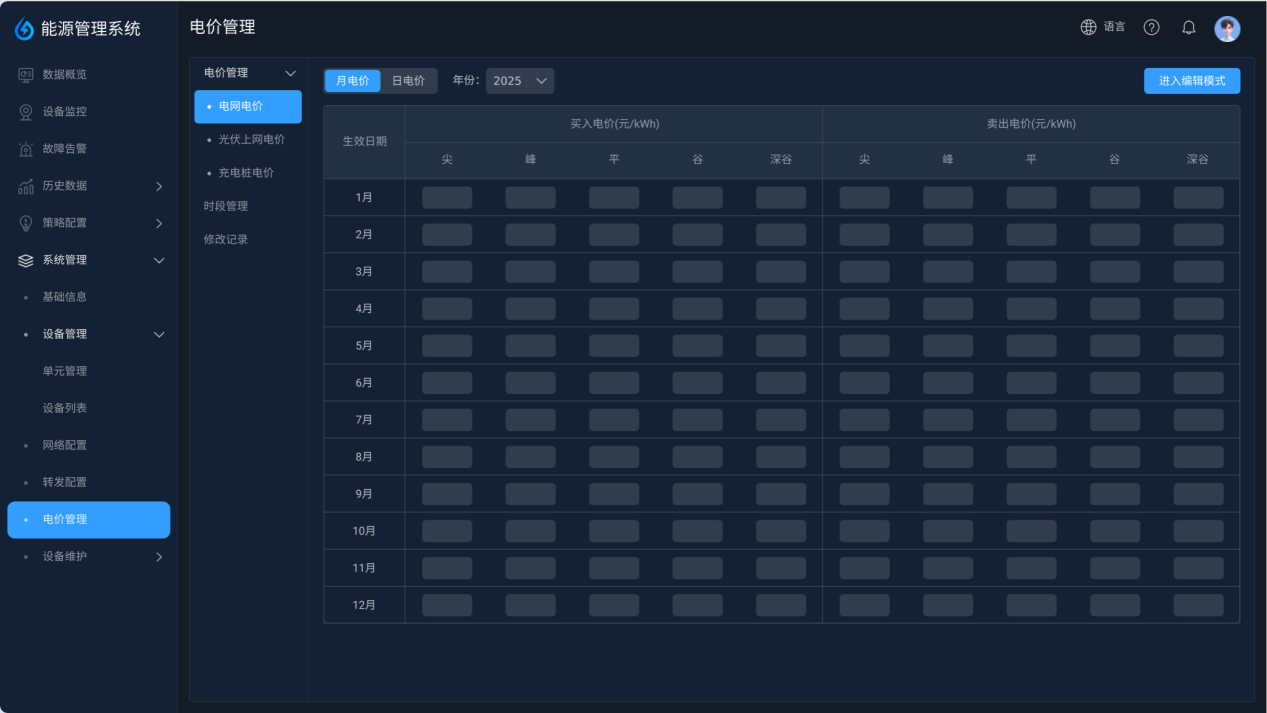

9.5.1 电网电价​

按月/日查看电价。点击进入编辑模式进行编辑。

  • 按月查看：下拉框选择年份。
  • 按日查看：下拉框选择年份和月份。

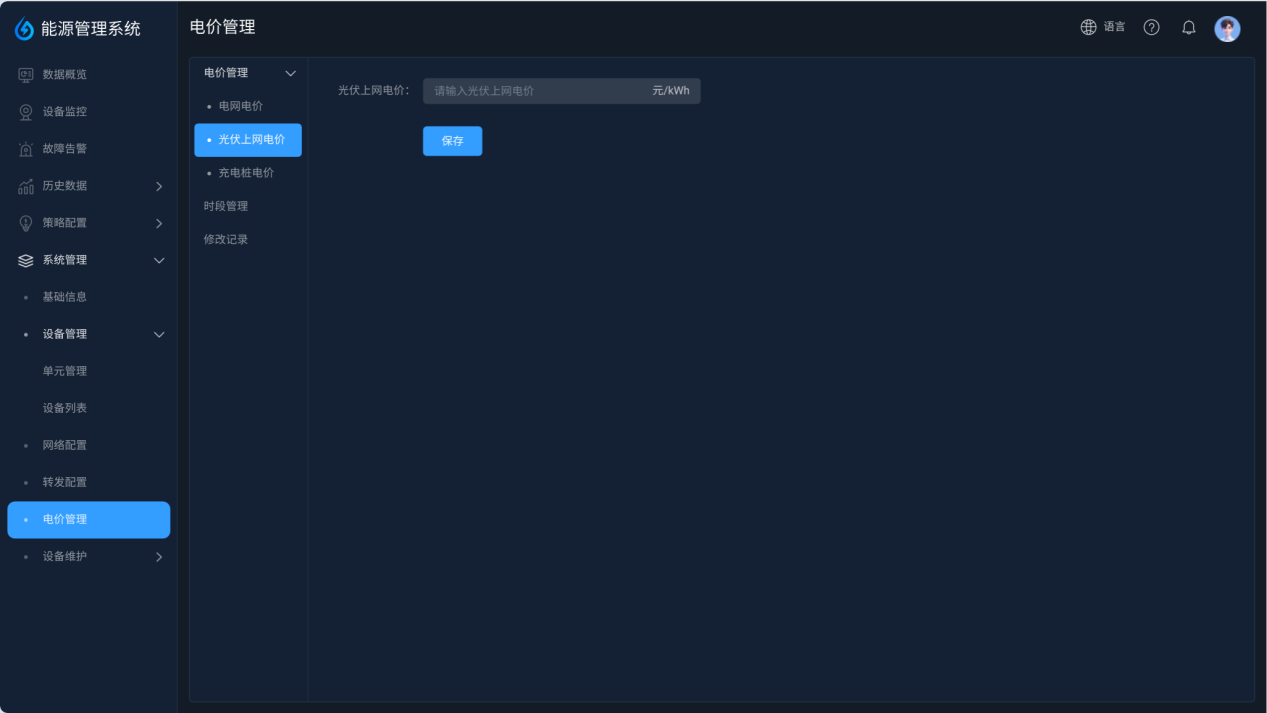

9.5.2 光伏上网电价​

修改光伏上网电价。

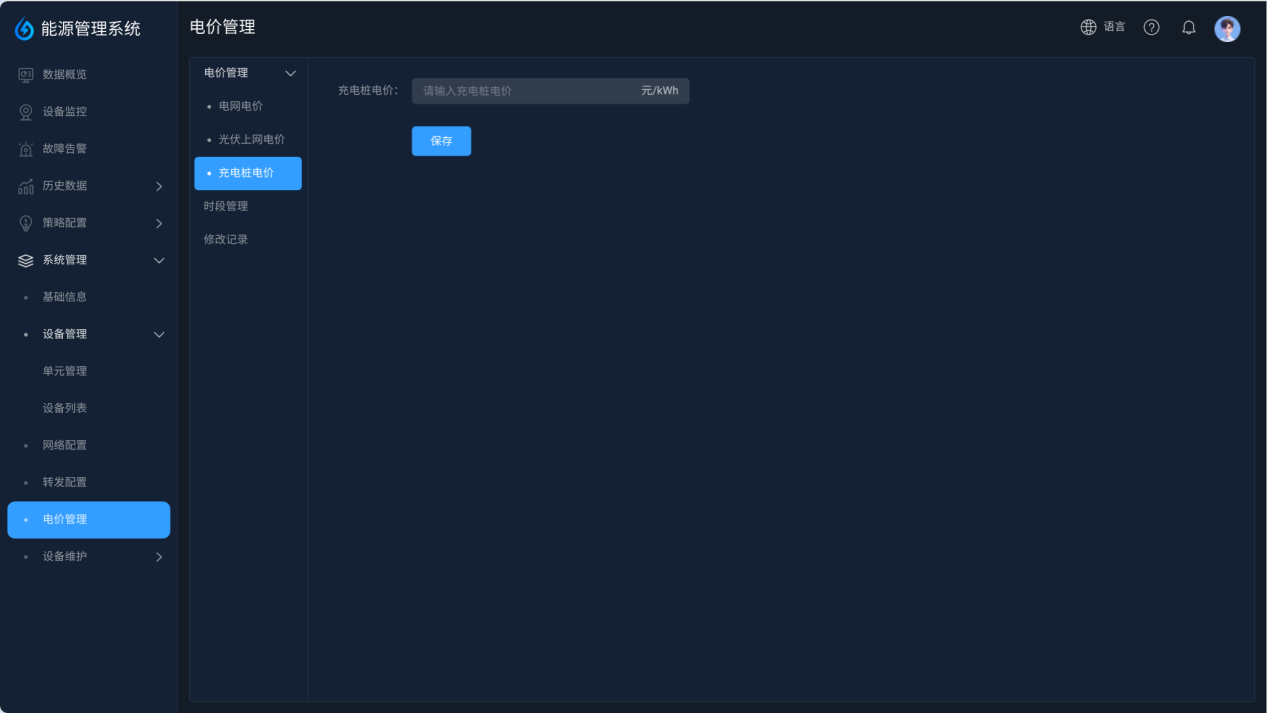

9.5.3 充电桩电价​

修改充电桩电价。

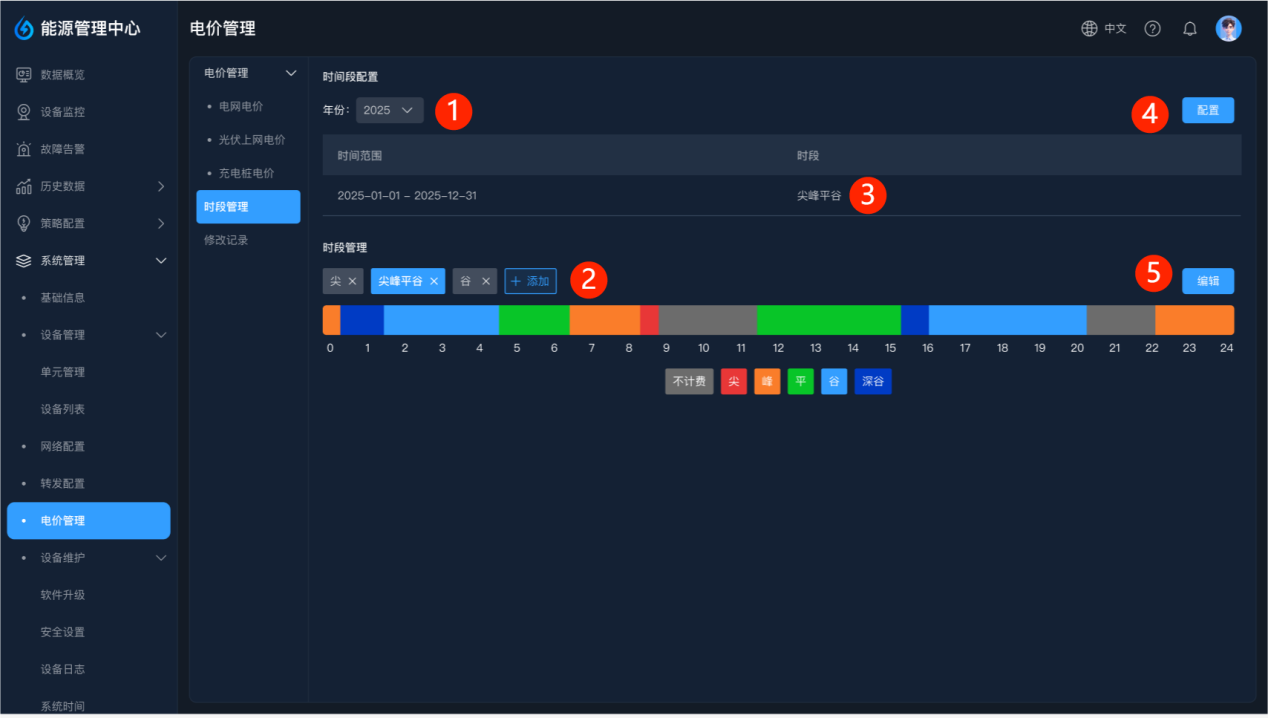

9.5.4 时段管理​

① 根据年份筛选查看时间段数据。
② 单击选中时段，下方时间轴色图会随着选中的时段改变。点击添加可以增加，点击X可以删除，点击右侧编辑可以修改。
③ 显示①中选择的年份配置的时段以及它选择的时段。

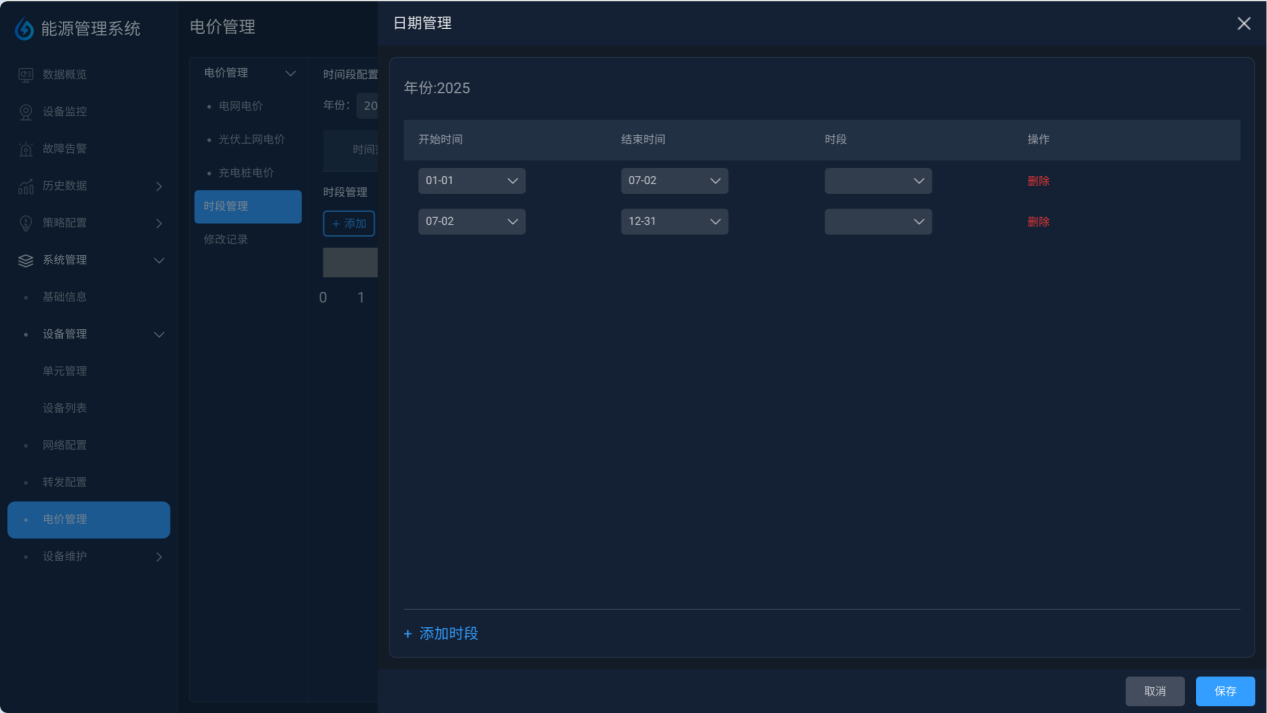

④ 点击配置进入如下界面，可添加或编辑时段。该界面的时段对应上图②的列表。

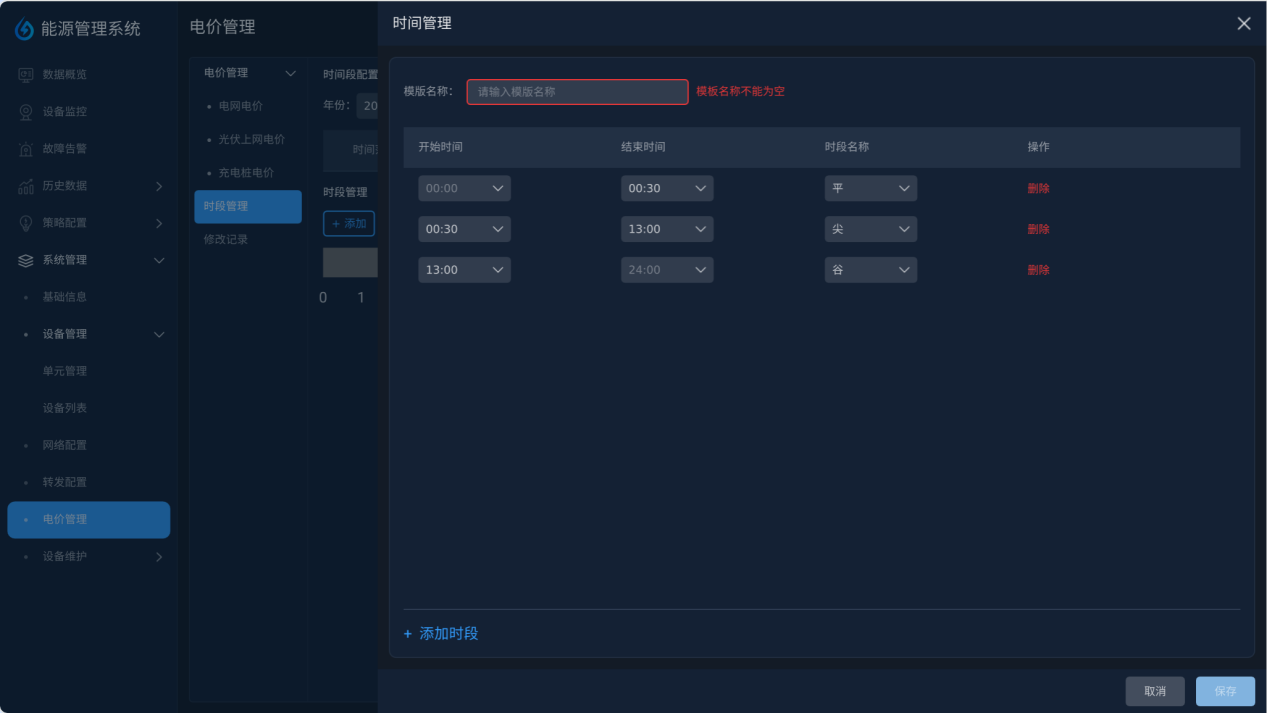

⑤ 点击编辑后进入如下界面（或者点击②的添加）。
为模板命名，配置时间段，并从下拉框中选择“尖峰平谷”或“不计费”。保存后，新模板将显示在图②所示区域。

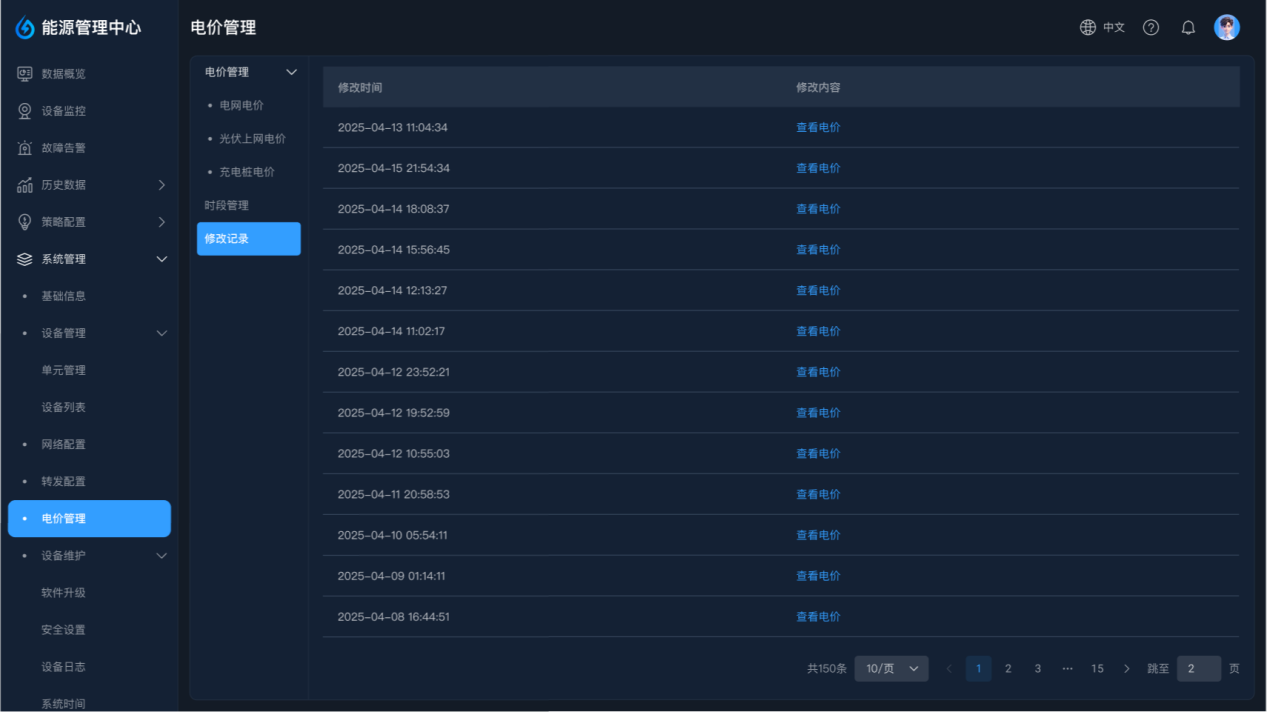

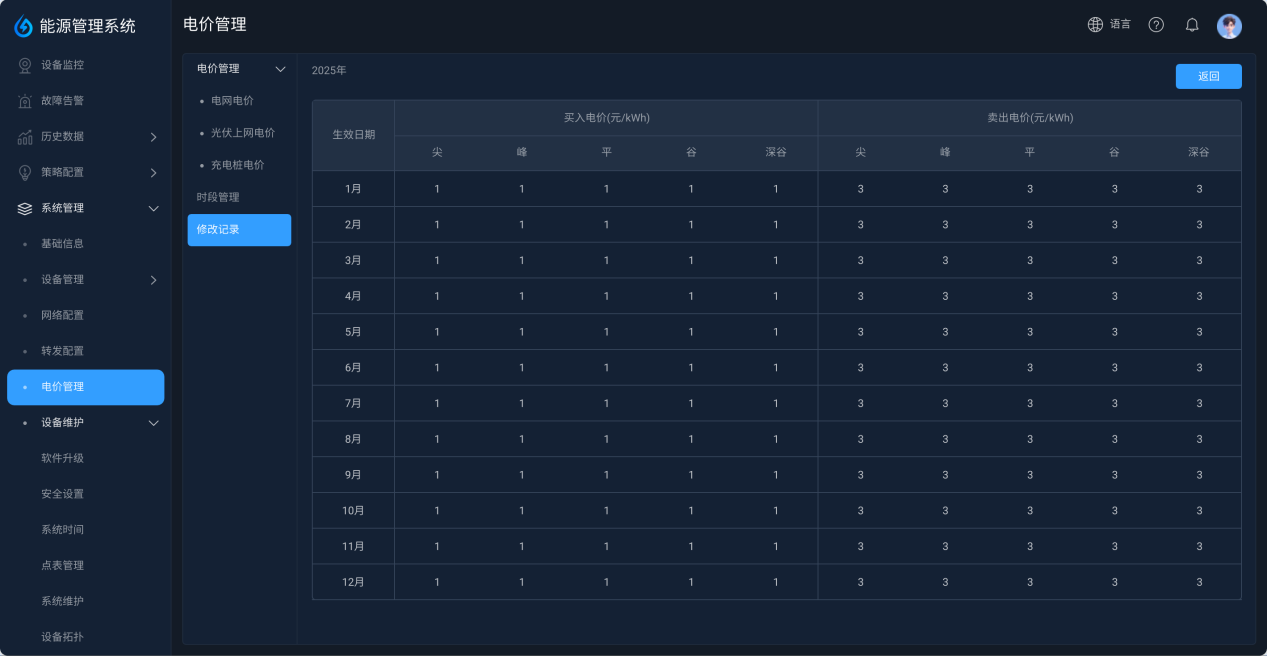

9.5.5 修改记录​

列出所有修改记录。点击查看电价会展示和9.5.1相似的界面用于查看修改内容。

9.6 设备维护​

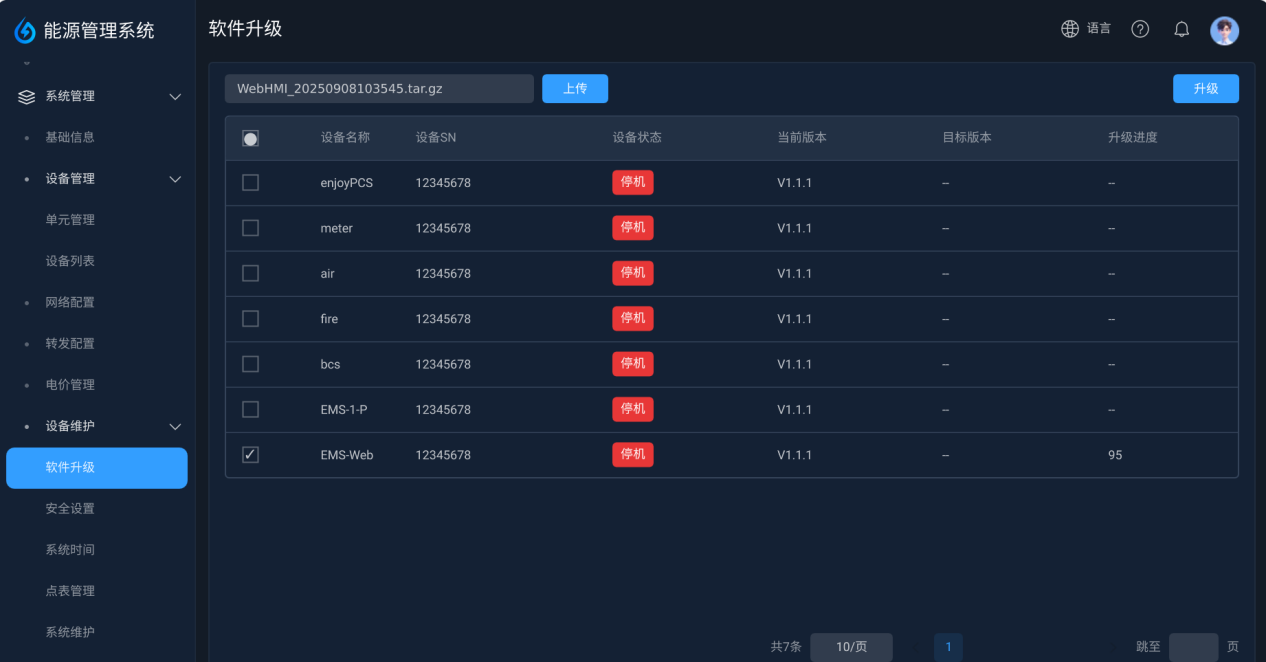

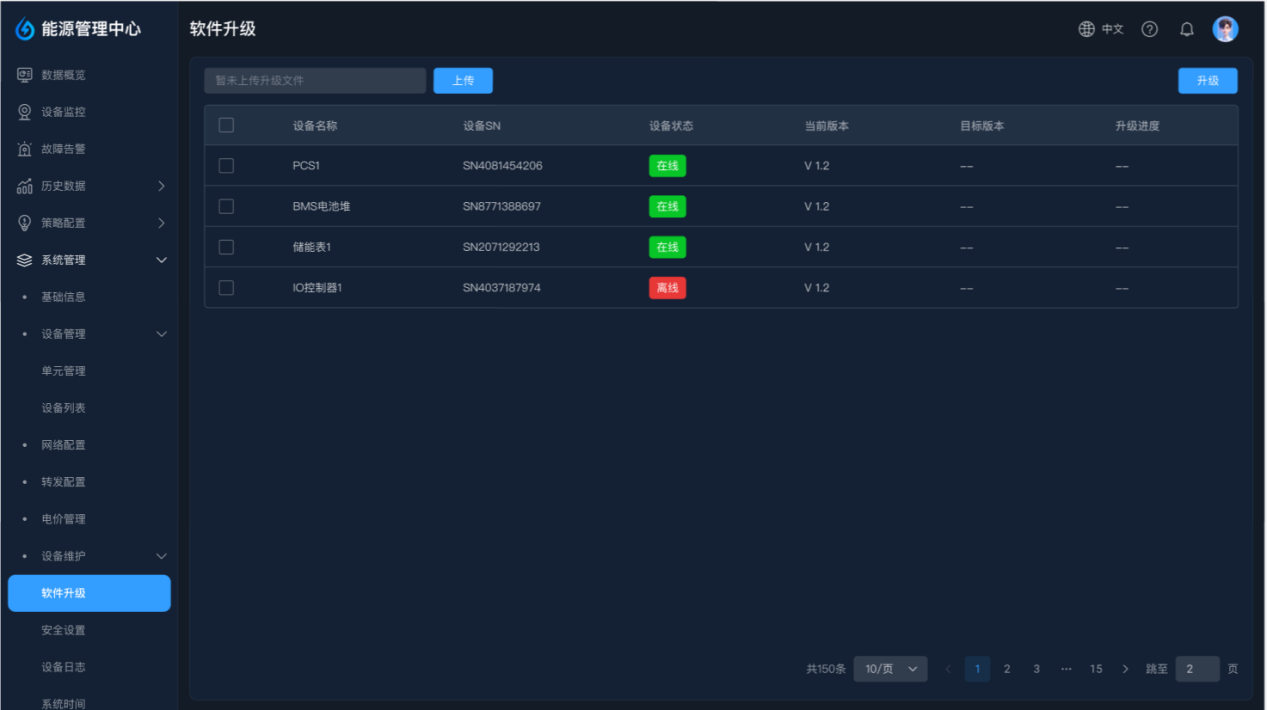

9.6.1 软件升级​

  1. 点击上传打开文件选择对话框，用于选择上传的升级文件。

  2. 选中设备之后，点击升级按钮开始升级。

  3. 开始升级的设备会更新目标版本和升级进度。在升级过程中，无法进行其他操作。

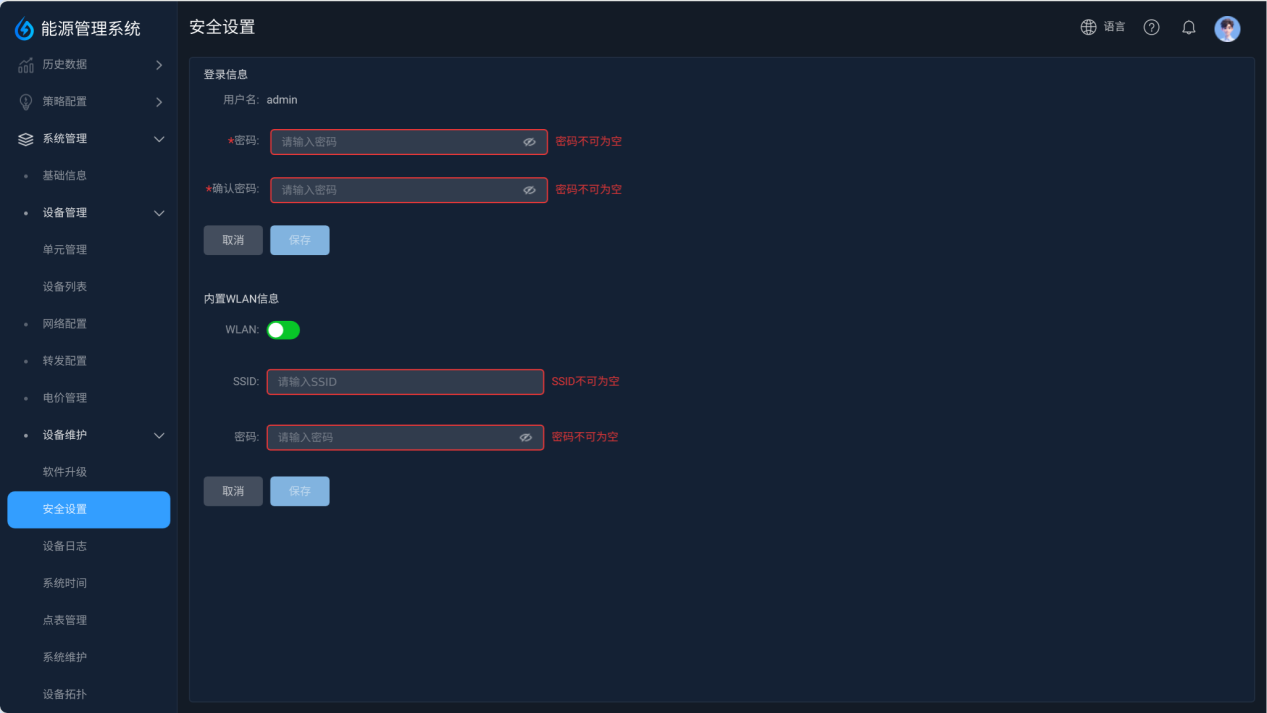

9.6.2 安全设置​

  • 登录信息：修改当前用户登录密码。
  • 内置WLAN信息：修改是否启用，以及设置SSID和密码。

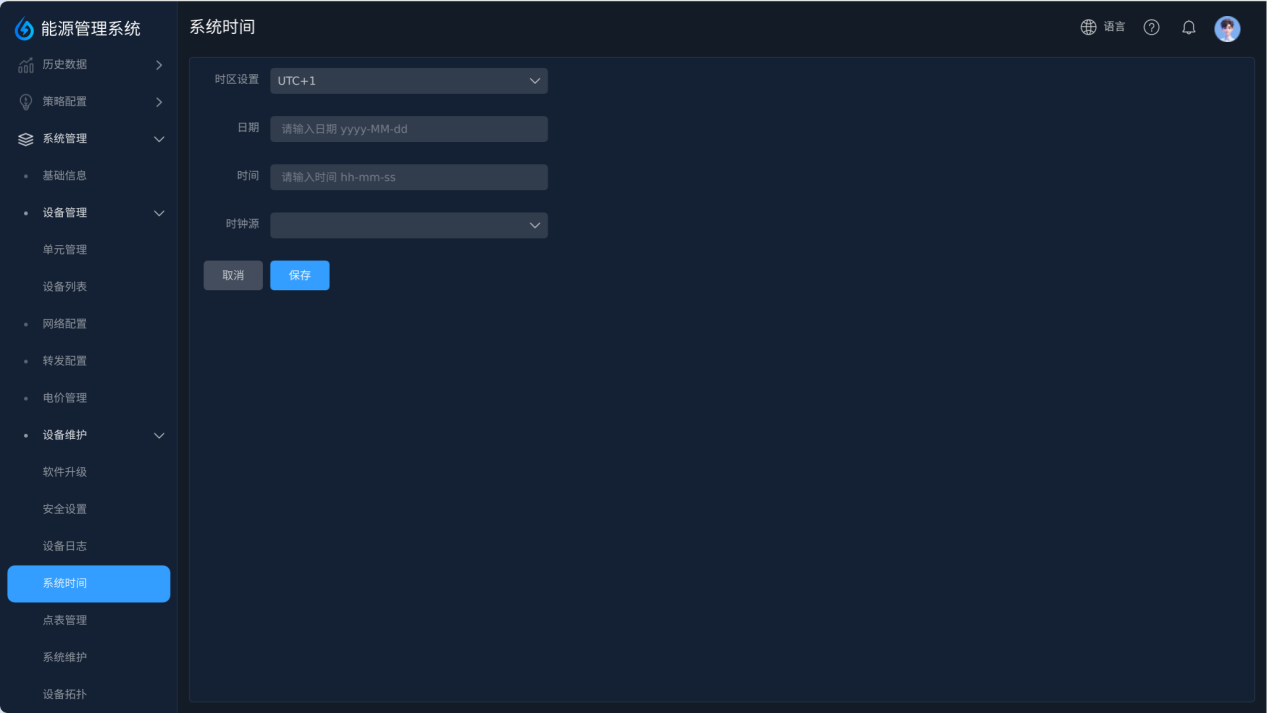

9.6.3 系统时间​

  • 时区设置：UTC-12 ~ UTC+12
  • 日期与时间：填写日期以及时间
  • 时钟源：NTP、管理系统、无

9.6.4 点表管理​

暂未开放

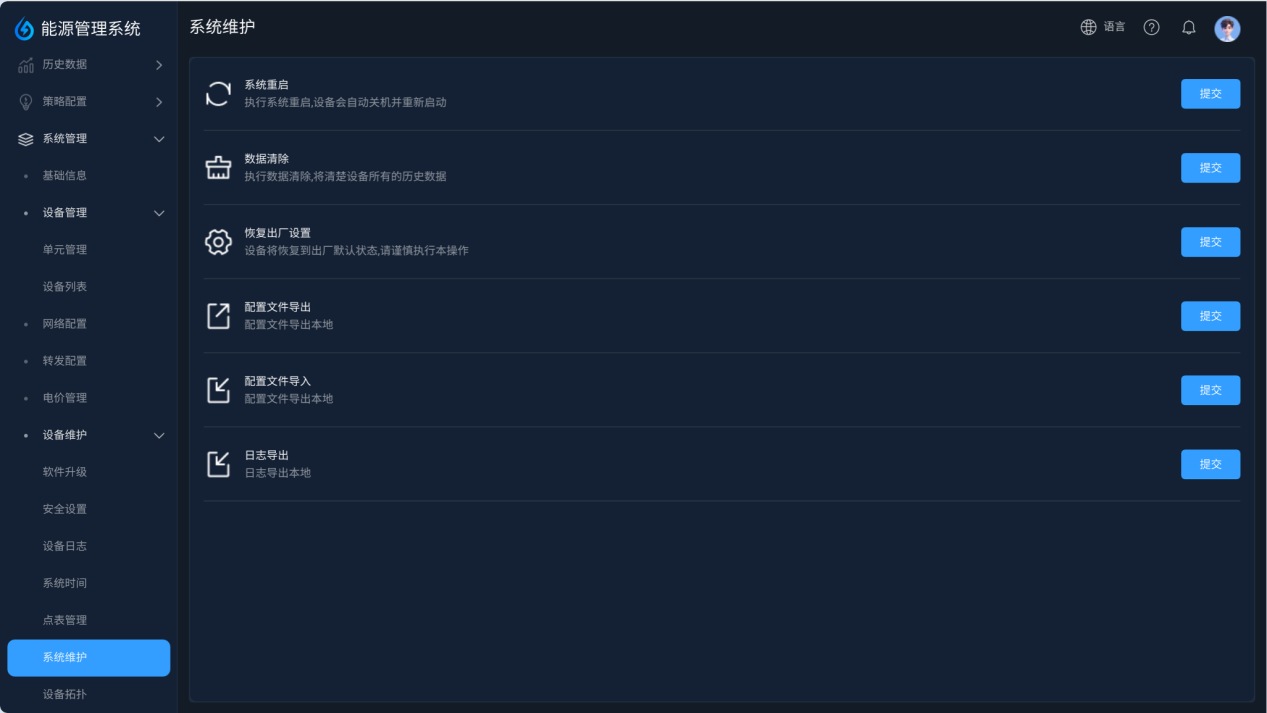

9.6.5 系统维护​

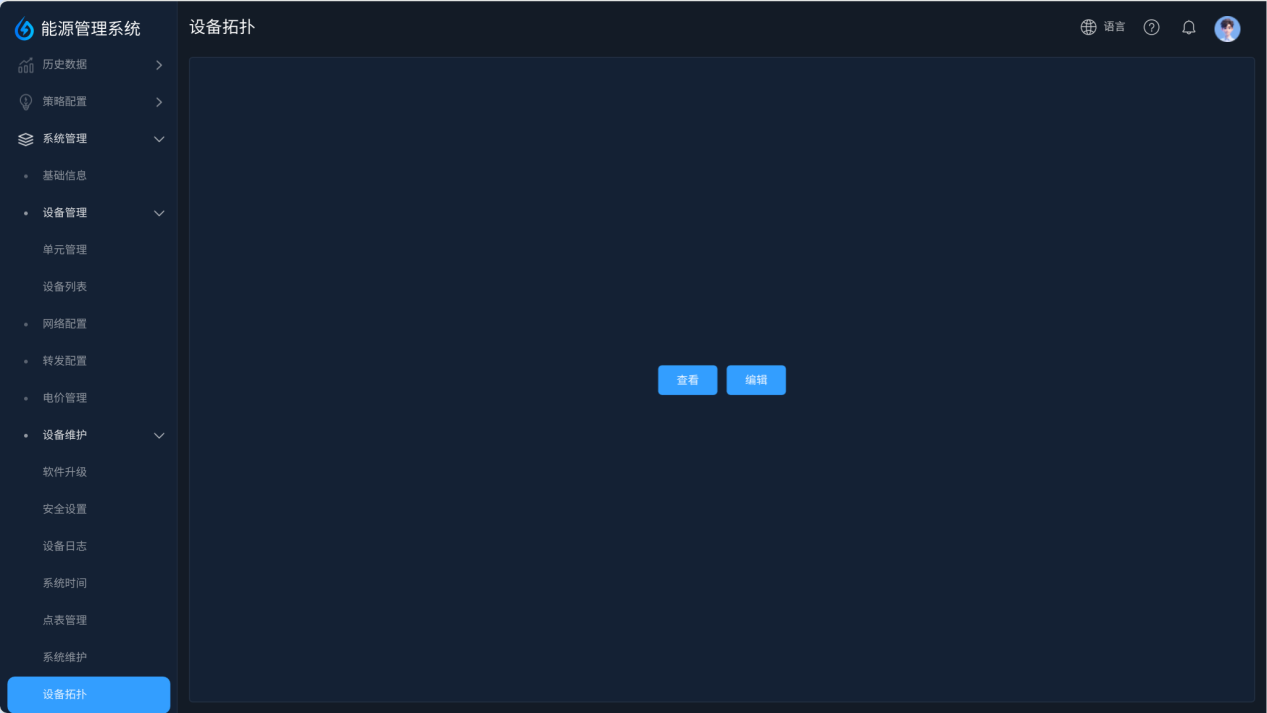

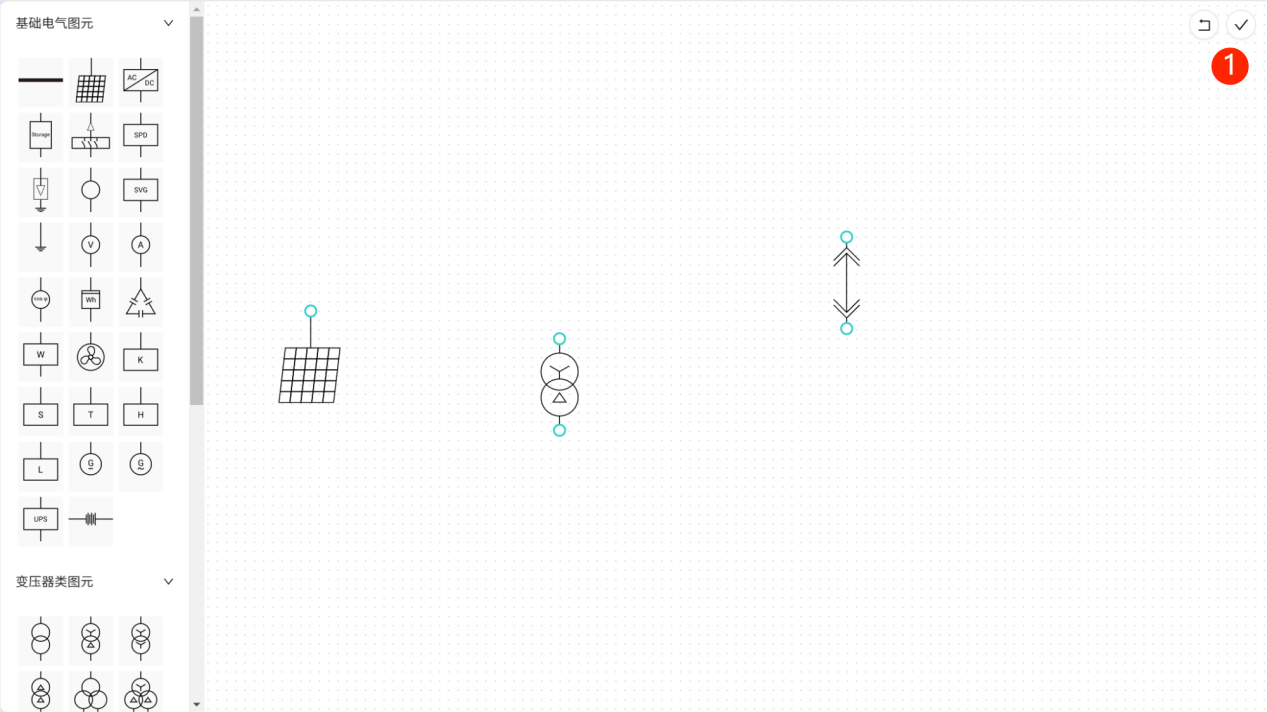

9.6.6 设备拓扑​

如需查看或编辑设备拓扑，请点击此链接跳转至专用界面。本页面不提供直接操作功能。

查看与编辑界面：点击①的返回和确认按钮，以回到浏览界面。浏览界面没有左侧的各类元件，也无法操作和编辑，仅能查看。
