设备安装

1. 安装前检查​

  • 在安装控制器前，请仔细检查控制器外壳是否存在变形、进水等问题。
  • 为控制器上电前，请仔细检查线束是否存在外观变形破损、连接器损坏等问题。线束连接请按照下述指导进行，确保各节点连接稳固。
注意

请保证 PE 端稳固接地，接地电阻 < 0.1 Ω，否则存在巨大的电流泄露风险和安全隐患。

2. 安装 EMS​

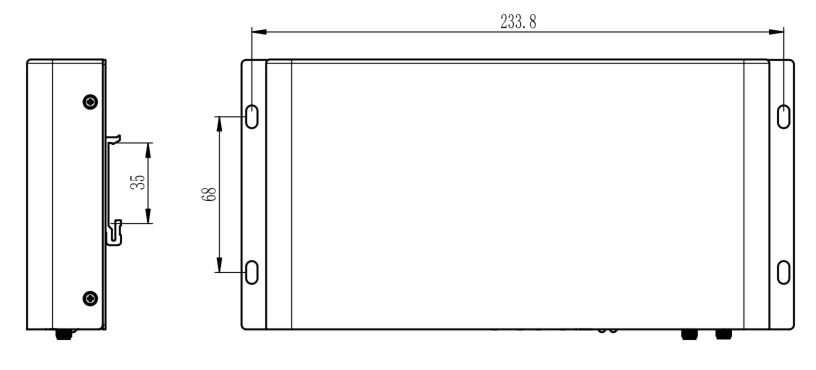

设备安装尺寸如下图所示（单位：mm）：

请依据您的具体部署环境与需求，选择以下相应的安装方式。

2.1 直装式​

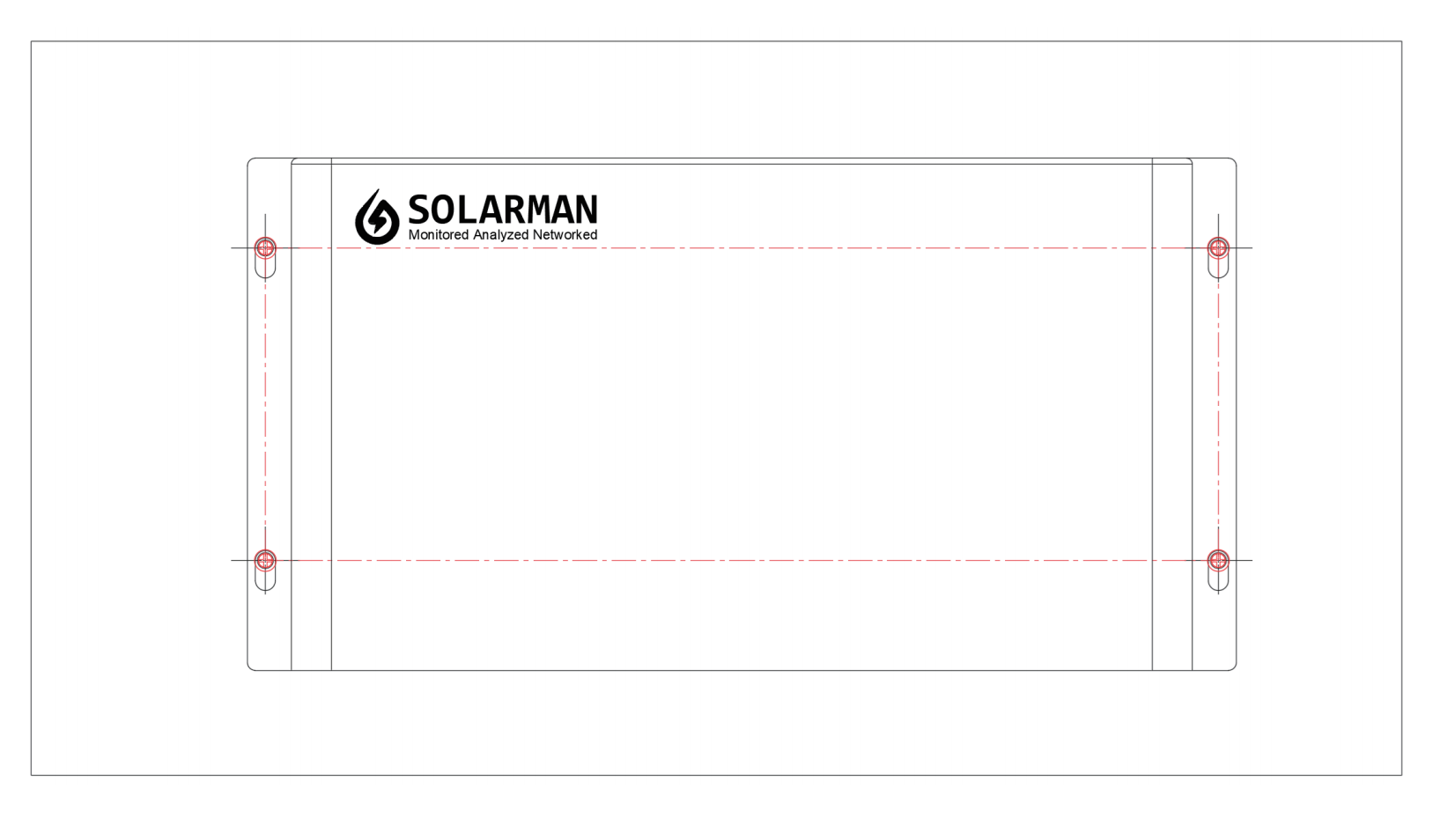

通过 EMS 底部两侧的安装支架，安装于提前开好螺纹孔（M4）的电气安装板上，接口面朝下。

2.2 壁挂式​

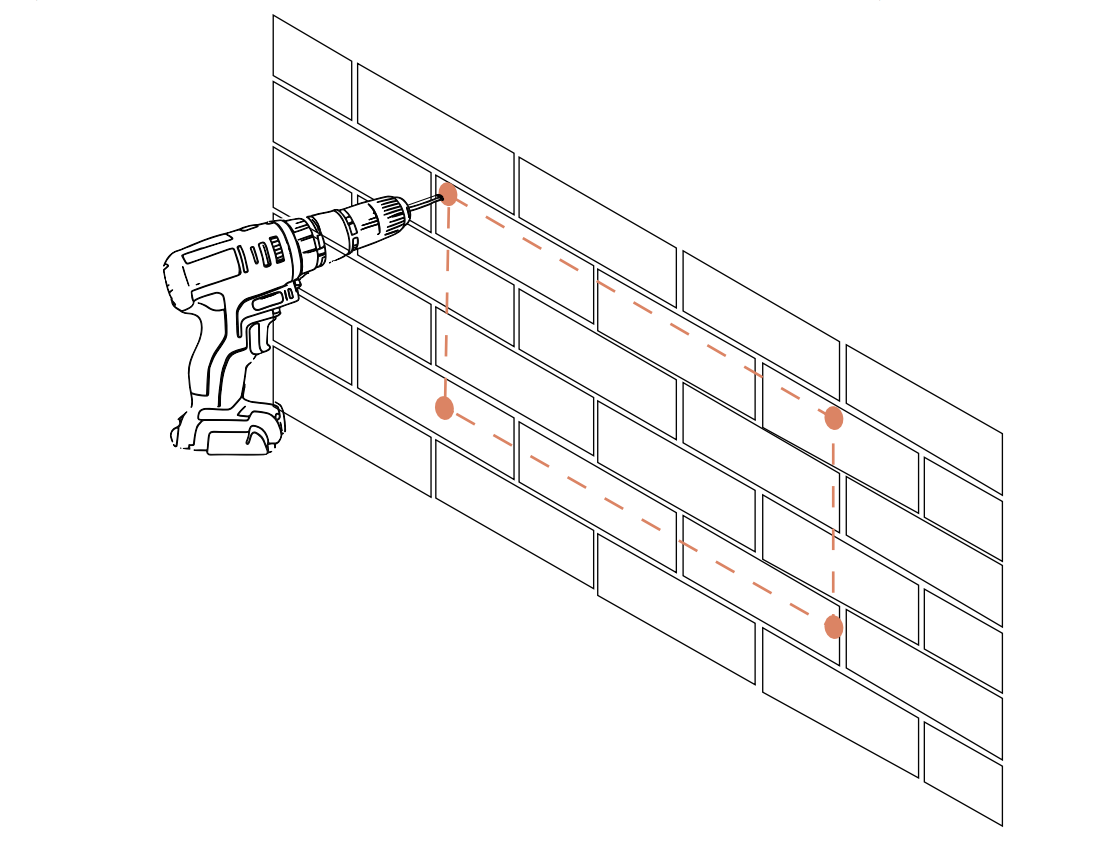

  1. 首先，使用 ⌀6mm 冲击钻头在墙体上进行钻孔，钻深 30mm 以上。

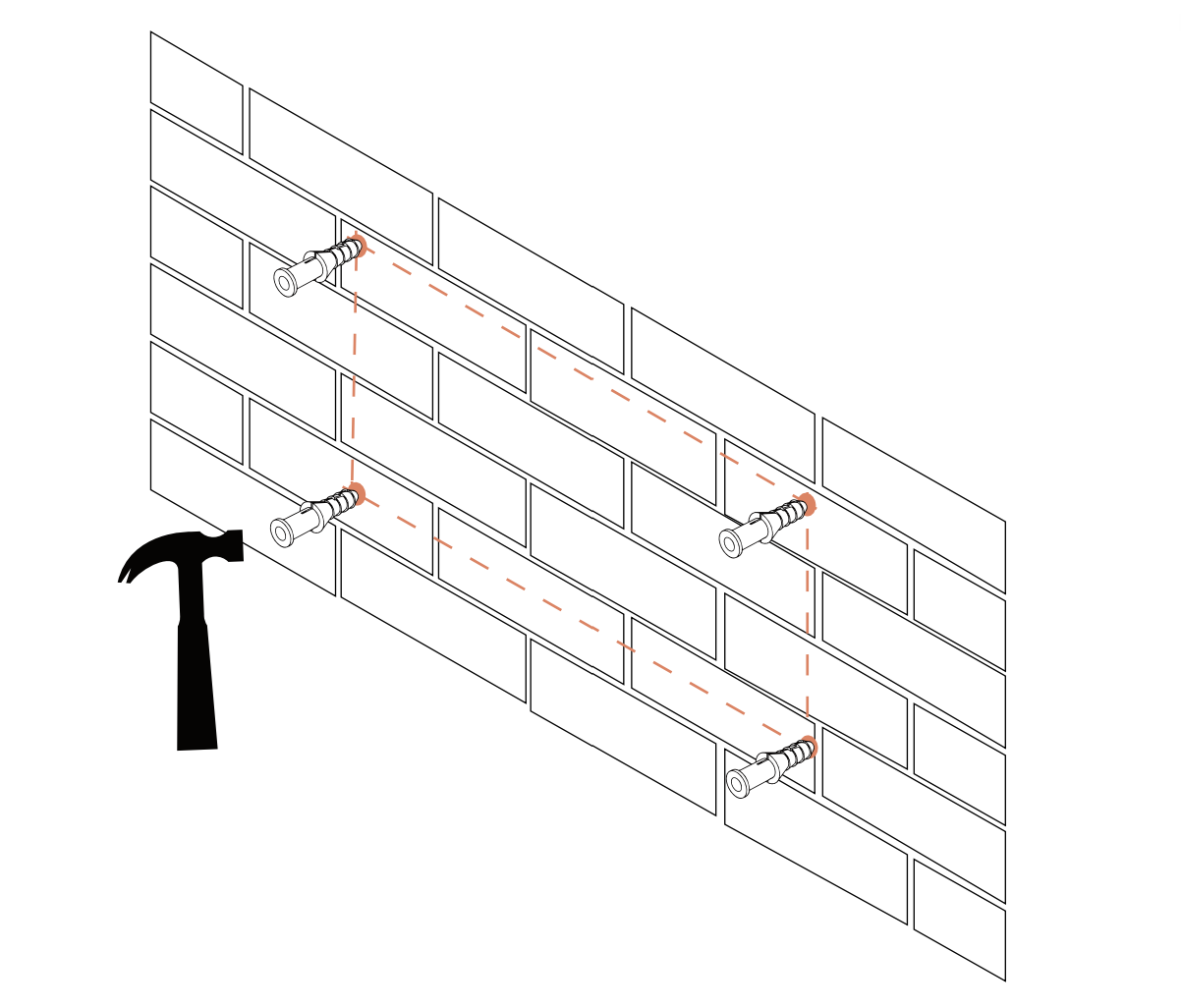

  1. 敲入膨胀塑料管，确保膨胀塑料管能完全嵌入墙体。

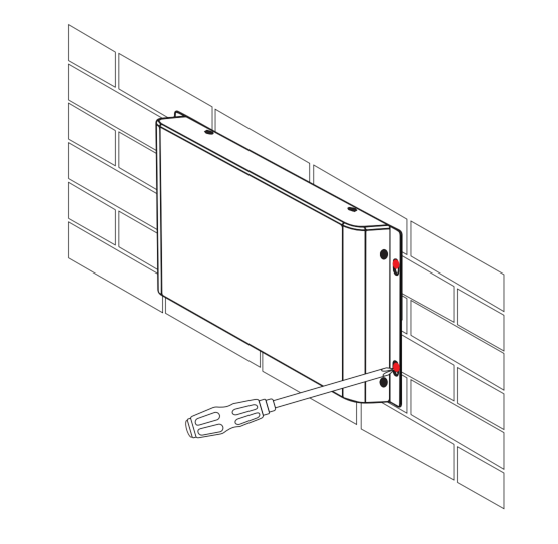

  1. 通过EMS底部两侧的安装支架，用自攻螺丝（M4）将 EMS 固定于墙面上，接口面朝下。

2.3 卡扣式​

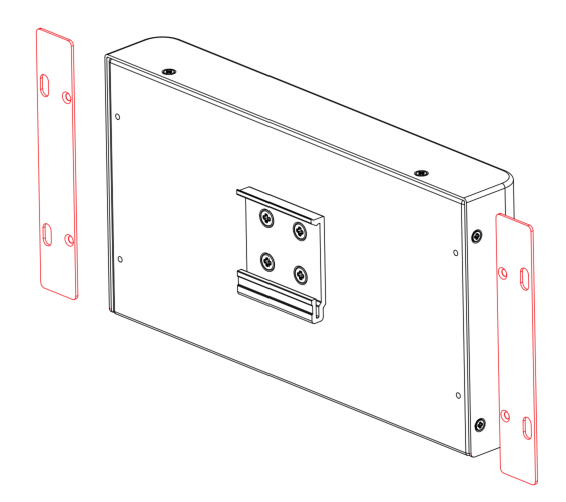

  1. 拆除两侧安装支架，安装配件中的导轨卡扣到 EMS 背面。

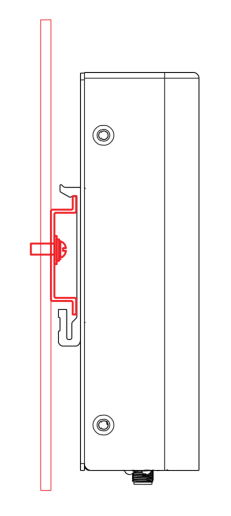

  1. 将 EMS 安装于规格 TH35-7.5 导轨上，接口面朝下。
