产品概述
1. 型号说明
本文主要涉及产品具体型号：EMH-2-RG、EMH-2-R

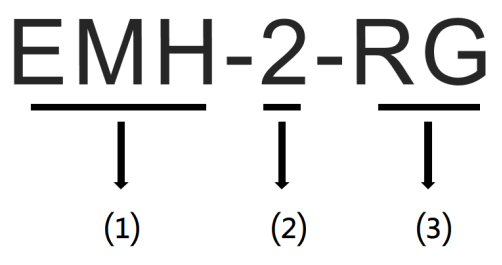

产品具体型号说明
| 序号 | 含义 | 取值 |
|---|---|---|
| ⑴ | 产品标识 | EMH：家庭能源管理中心 |
| ⑵ | 产品代际 | 2：第2代产品 |
| ⑶ | 通信方式 | R：支持LoRa通信 G：支持4G通信 |
2. 应用场景
EMH-2是一款专为家庭能源管理场景设计的智能设备，旨在通过实时监控、分析和优化家庭能源消耗，帮助用户有效降低能源成本、节省电费，并提升家庭能源使用的智能化水平。该设备支持多种接口，能够无缝接入逆变器、电池、充电桩、SG Ready热泵、P1电表等多种设备，实现光伏发电、储能、充电和用电设备的集中控制与优化管理。
适用场景
适用欧洲户用能源管理，解决户用场景下能源管理和经济用能的问题
3. 产品优势
核心价值
- 降本：合理使用光伏、储能和电网电力，最优经济用能
- 增收：可结合电费进行合理的电能规划，实现峰谷套利
- 增效：支持本地或远程监控、管理家庭能源系统，提升运维效率
- 体验：可视化UI界面，能量数据可以直观展示、查看
产品特性
- 支持接入逆变器、电池、充电桩、热泵等多种新能源设备
- 支持光、储、充、用设备的接入与场景联动
- 支持4G、WiFi、以太网等多种通信方式上传数据至云平台，方便用户进行远程监控和管理
- 内嵌本地化管理界面，用户可以本地查看发电、储能、用电情况
- 支持多种能源策略，帮助用户优化用电模式，降低电费支出，提升能源使用效率
- 符合EN18031物联网网络安全标准
4. 产品结构
EMH-2尺寸（单位：mm，尺寸精度 ±2%）
5. 外观介绍

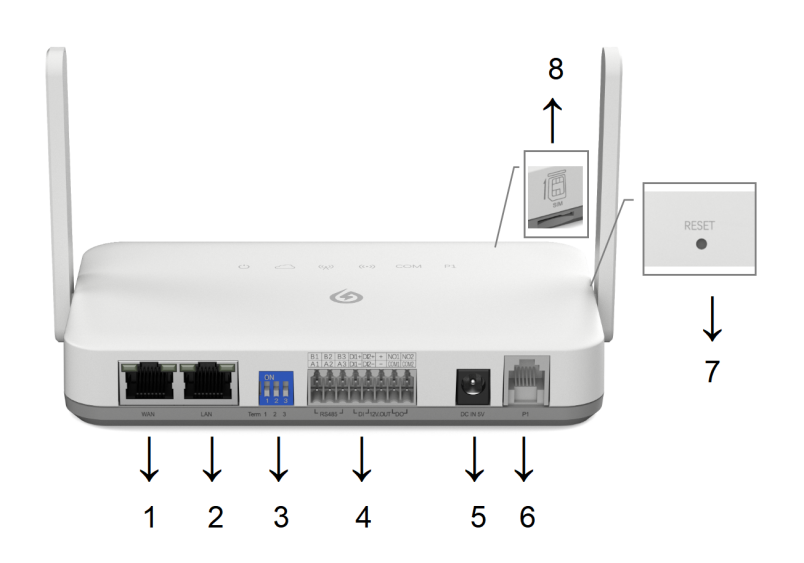

外观与接口
| 序号 | 接口 | 说明 |
|---|---|---|
| 1 | WAN 接口 | RJ45 网口（带指示灯）。 |
| 2 | LAN 接口 | RJ45 网口（带指示灯）。 |
| 3 | 3 位拨码接口 | 对应 3 路 RS485 接口的 120Ω 端接电阻配置： - 拨至 ON：启用 120Ω 端接电阻 - 默认状态：关闭（不启用） |
| 4 | 8Px2 插线端子接口 | 详细引脚功能如下表（8Px2 插线端子引脚定义）。 |
| 5 | DC 电源输入接口 | 外接输入电源：DC 5V/2A。 |
| 6 | RJ12 母座（P1）接口 | 用于连接 P1 电表。 |
| 7 | 复位键（RESET） | 用于设备重启或恢复出厂设置。 |
| 8 | Micro SIM 卡槽 | 安装时芯片金属面朝上，缺口朝外；仅 4G 版本支持本接口。 |
8Px2 插线端子引脚定义
| 编号 | 定义名称 | 功能定义 | 功能说明 |
|---|---|---|---|
| 1 | B1 | RS485通道1 | RS485通道1数据B |
| 2 | A1 | RS485通道1数据A | |
| 3 | B2 | RS485通道2 | RS485通道2数据B |
| 4 | A2 | RS485通道2数据A | |
| 5 | B3 | RS485通道3 | RS485通道3数据B |
| 6 | A3 | RS485通道3数据A | |
| 7 | DI1+ | DI 通道1 | DI 通道1 正电平信号 |
| 8 | DI1- | DI 通道1 参考地 | |
| 9 | DI2+ | DI 通道2 | DI 通道2 正电平信号 |
| 10 | DI2- | DI 通道2 参考地 | |
| 11 | + | 12V隔离电源输出 | DC 12V@100mA隔离电源输出 |
| 12 | - | 隔离电源参考地 | |
| 13 | NO1 | DO 通道1 | DO 通道1常开端 |
| 14 | COM1 | DO 通道1公共端 | |
| 15 | NO2 | DO 通道2 | DO 通道2常开端 |
| 16 | COM2 | DO 通道2公共端 |
指示灯说明
| 指示灯 | 运行状态 | |||
|---|---|---|---|---|
| 图标 | 定义 | 常亮 | 闪烁 | 熄灭 |
 | 电源指示灯/系统运行状态指示灯 | 1. 上电后6个灯亮30s，后熄灭，表示上电成功 2. 常亮代表程序系统异常 | 系统程序正常运行 | 上电失败/程序异常 |
 | 服务器连接状态指示灯 | 连接服务器成功 | 正在连接服务器 | 连接服务器失败 |
 | 路由器/基站连接状态指示灯 | 连接成功 | 连接中 | 4G功能关闭/连接失败 |
 | LoRa指示灯 | 采集器与LoRa子设备连接状态指示灯/兼容蓝牙连接指示灯,常亮连接正常 | LoRa/蓝牙正常通信中 | 连接失败 |
 | 串口指示灯 | RS485设备连接正常 | 无 | 连接失败 |
 | P1指示灯 | 连接正常 | 无 | 连接失败 |
固件升级：升级过程中 COM 指示灯与 P1 指示灯同时闪烁；升级完成后系统自动重启。
按键说明
| 按键 | Reset | 短按 RESET 按键（持续时间 < 10s）：指示灯全亮后松开按键，设备执行重启 |
|---|---|---|
| Reload | 长按 RESET 按键（持续时间 ≥ 10s）：指示灯全亮后持续至熄灭，松开按键执行恢复出厂设置 |
6. 配件说明

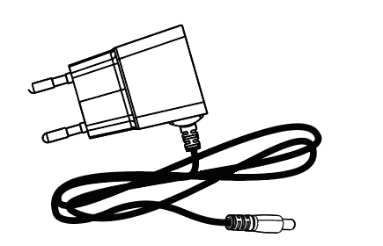

电源适配器
配备欧规电源作为市电输入电源，采用 DC 2.5 接口（线长 1m）为 EMH-2 提供供电。
| 输入特性 | 最小 | 额定值 | 最大 |
|---|---|---|---|
| 输入电压 | 90Vac | 100Vac~240Vac | 264Vac |
| 输入频率 | 47Hz | 60Hz/50Hz | 63Hz |
| 额定负载 | 输出电压 | |
|---|---|---|
| 最小值 | 最大值 | |
| 0.1A | 2A | +5V±5% |

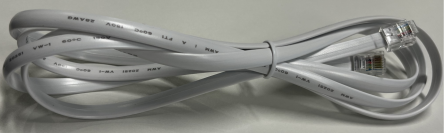

P1电表线
配备 1.5m 普通 RJ12 连接线。
